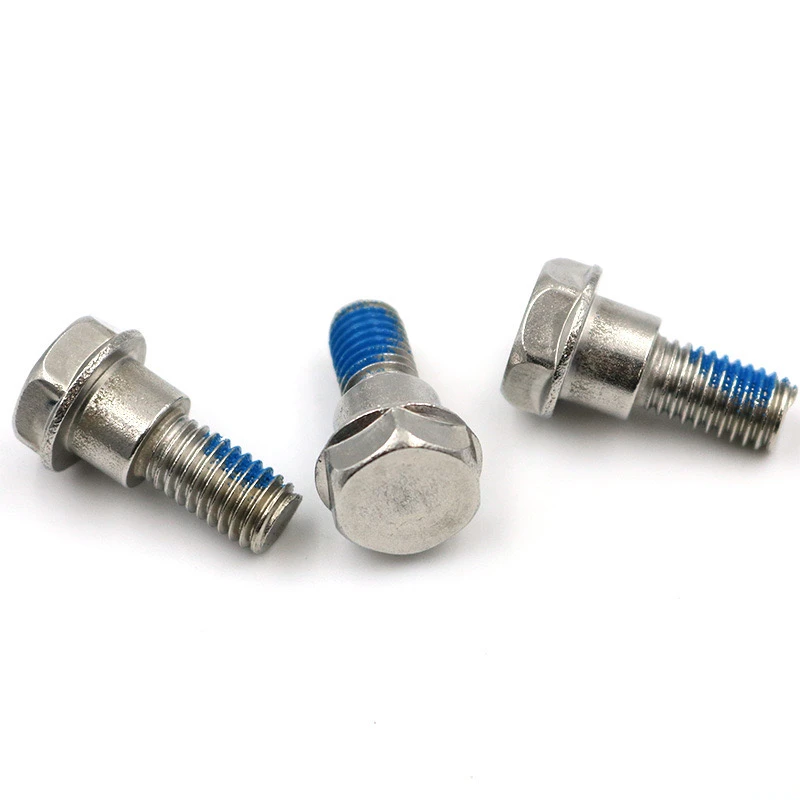

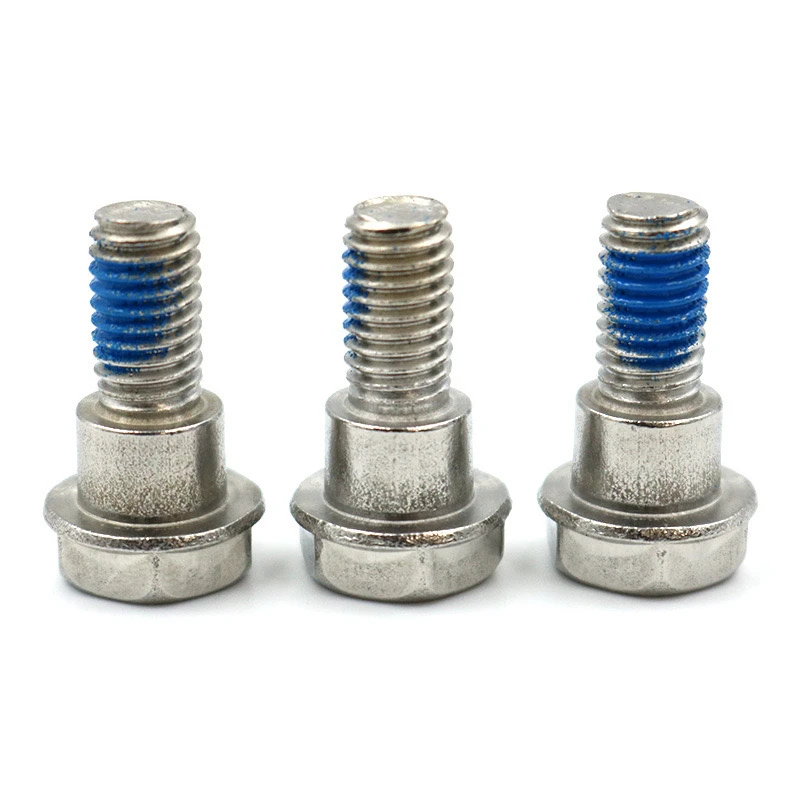

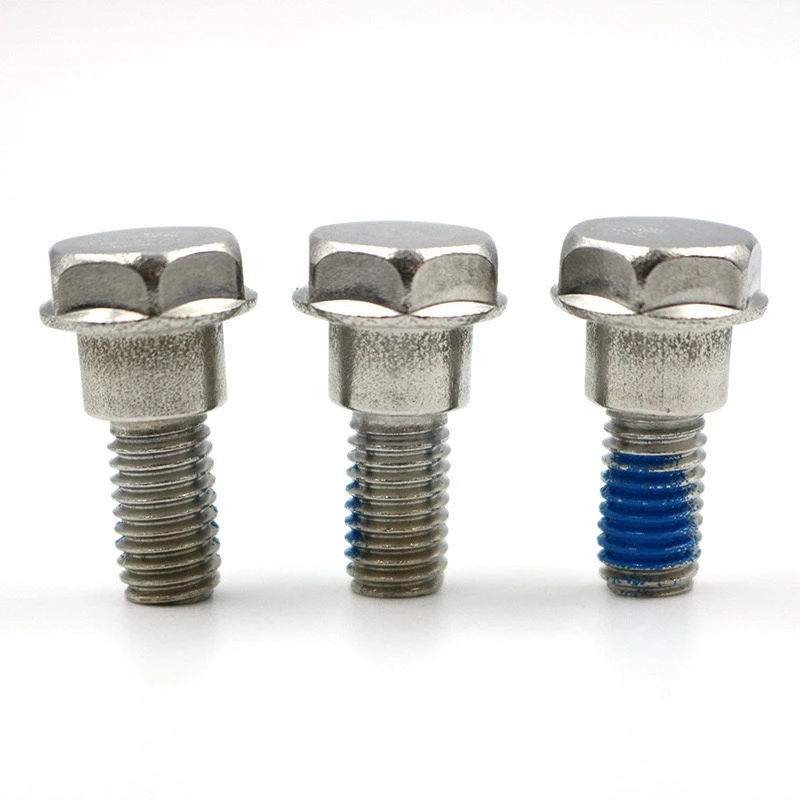

Scriúnna heicseagánacha seachtrachaIs dúntóirí ilfheidhmeacha iad céim collar agus washer. Anseo thíos tá míniú mionsonraithe ar a gcuid riachtanas saincheaptha, ag cur san áireamh príomhpharaiméadair agus cúinsí táirgthe.
I. Sonraíochtaí lárnacha
Sonraíochtaí Snáithe
Snáitheanna garbh méadrach: M3, M4, M5, agus M6. Tá snáitheanna mín roghnach agus caithfear iad a shonrú. Ní mór treo snáithe meaisín a shonrú (ceart {- is é an snáithe láimhe an réamhshocrú).
Ceann agus tiomáint
Ceann heicseagánach seachtrach: trasna - Tá toisí cothroma caighdeánach (m.sh. comhfhreagraíonn M6 do 10mm) nó do thiubhaithe saincheaptha.
Dearadh mórleabhair (flange): Ní mór go mbeadh trastomhas aghaidh an flange níos mó ná ceann caighdeánach heicseagánach chun dromchla teagmhála níos mó a sholáthar.
Céim chomhtháite agus washer
Céim Airde: De ghnáth 1-2 huaire an trastomhas snáithe (m.sh., airde céim M5 de 5-10mm).
Cineál washer: washer cothrom/washer earraigh, múnlaithe i bpíosa amháin, déanta as an ábhar céanna leis an scriú (washer an earraigh a theastaíonn le haghaidh frith -- ag scaoileadh).
Frith -- Próiseas duillín agus greamaithe
Frith -- Níolón duillín: Tá fáinne rubair níolóin réamh -- curtha i lár an snáithe, frithsheasmhacht in aghaidh teochta ó -40 céim go 120 céim.
Greamú tánaisteach: Cuirtear gliú roisín eapocsa i bhfeidhm go dtí deireadh an snáithe chun cosc a chur ar scaoileadh tar éis leigheas.
Ii. Ábhair agus Próiseáil
Traidisiúnta: Cruach Carbóin (Grád 4.8/8.8/12.9), cruach dhosmálta (A2-70/A4-80).
Ard - Neart: Cruach cóimhiotail (mar SCM435) nó cóimhiotal tíotáiniam (le haghaidh feidhmchlár eitlíochta).
Cóireáil dromchla
Cosaint creimthe: galbhánú (gorm - since bán/daite), dacromet, plating nicil.
Caith Friotaíocht: Ocsaíd Dhubh, Cumhdach DLC.
Iii. Príomh -lamháltais agus cigireacht
Lamháltas Toiseach: Is éard atá i snáitheanna ná grád 6g, trastomhas céim ± 0.05mm.
Tástáil feidhmíochta
San áireamh tá tástáil chasmhóiminte agus tástáil spraeála salainn.
Iv. Eochairphointí sa phróiseas saincheaptha
Dearbhú Líníochta: Ní mór líníochtaí 3D nó príomhthoisí a sholáthar.
Céim Fréamhshamhla: Déantar samplaí a tháirgeadh laistigh de 3-5 lá oibre chun an coinneáil ghreamaitheach a fhíorú.
Am Seachadta Aifrinn: 15-20 lá.
V. fadhbanna coitianta a sheachaint
Frith -- Teip titim: Seachain úsáid a bhaint as fáinne rubair níolóin atá ró -éadomhain (doimhneacht leabtha molta níos mó ná nó cothrom le 0.3mm).
Scáineadh Washer: Rialú na bparaiméadar próisis ceannteidil fuar le linn mhúnlú píosa amháin -.
Dispensing Uneven: Úsáid Ard - Trealamh dáilte beachtais le lamháltas dáiliúcháin ± 0.01g.
Tríd a struchtúr comhtháite agus a theicneolaíocht fhrith -- a uasghrádú, cuireann an scriú seo deireadh le fadhb scaoilte na scriúnna traidisiúnta i dtimpeallachtaí creathadh, agus éifeachtúlacht agus iontaofacht an tionóil a fheabhsú. Is réiteach idéalach é a cheangal le haghaidh feidhmchlár tionsclaíoch beacht.
