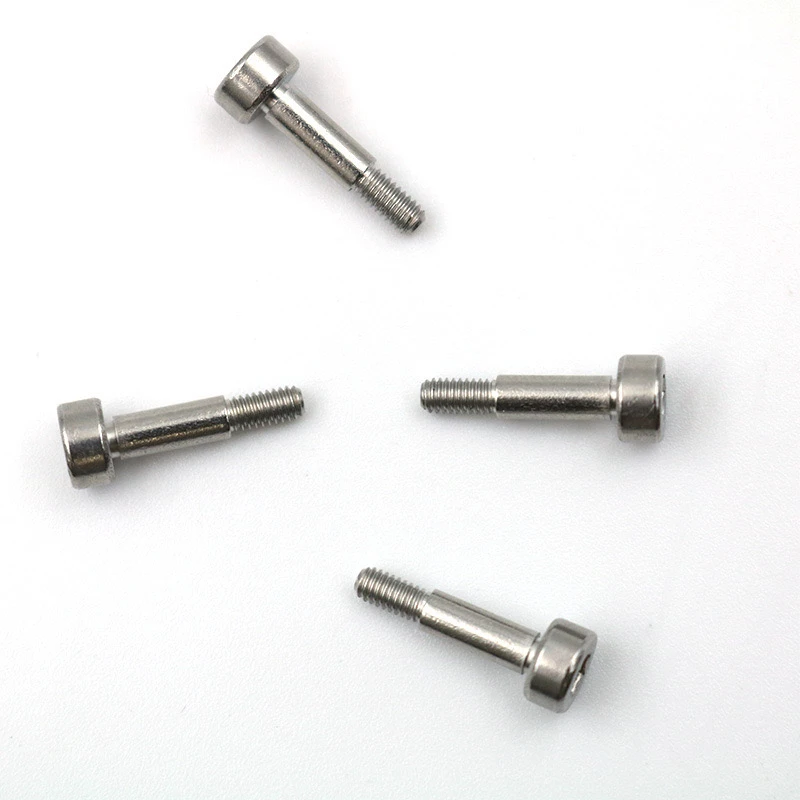

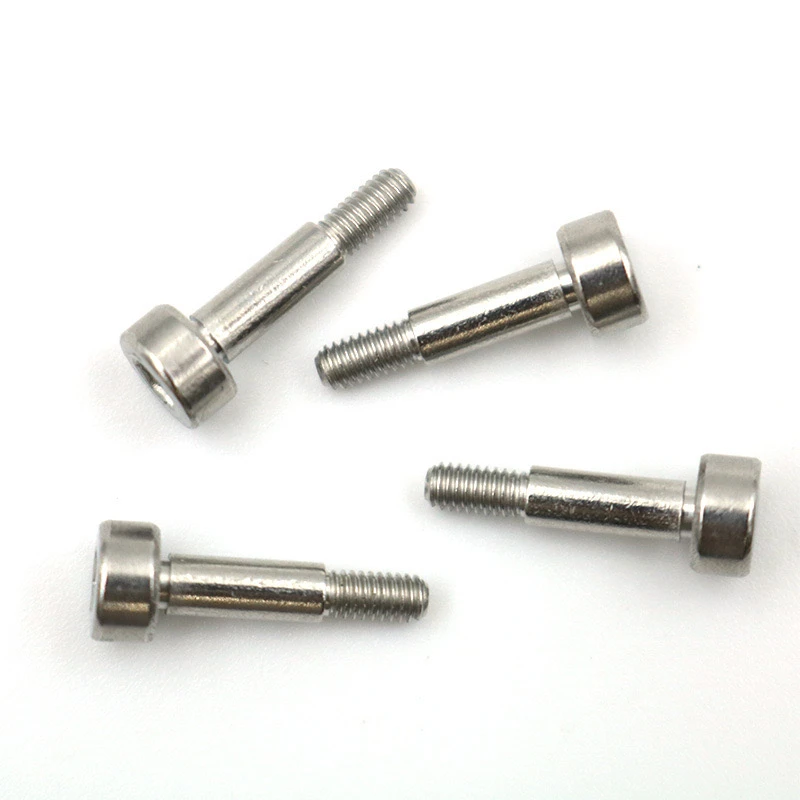

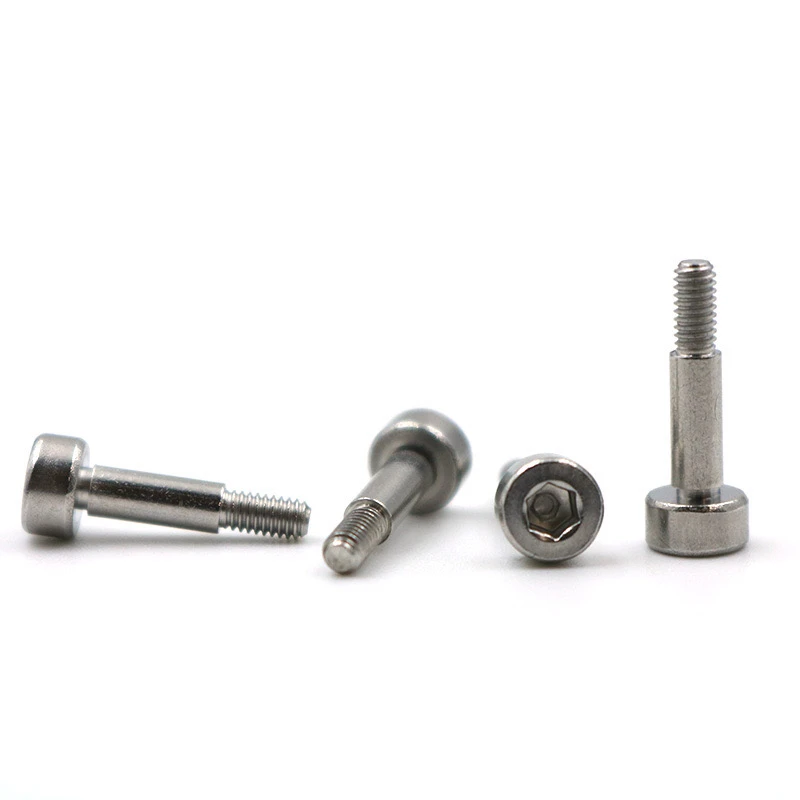

An unc 2-56scriú caipín ceann soicéad heicseagán cruach dhosmálta scriú caipínIs ceanglóir beachtais é atá deartha timpeall ar ghualainn seafta. Tá sé oiriúnach d'iarratais tionóil a éilíonn airíonna a shuíomh, a theorannú, nó a bheith speisialta meicniúil. Anseo thíos tá cur síos mionsonraithe ar a riachtanais saincheaptha.
1. Riachtanais bhunúsacha paraiméadair
Sonraíocht Snáithe: 2-56 UNC.
Ábhar: Ar fáil i 304/316 cruach dhosmálta, agus an grád friotaíochta meirge sonraithe. Tá ábhair ar nós cóimhiotal tíotáiniam agus cruach chóimhiotail ar fáil freisin.
Cóireáil dromchla: passivation, plating nicil, leictreaphórú, sciath PTFE, etc.
Ii. Gnéithe struchtúracha
Ceannléidh
Sonraíochtaí soicéad heicseagáin: 0.05 "nó saincheaptha.
Trastomhas ceann: Caighdeán 4.0mm (inchoigeartaithe).
Airde an Cheann: 2.0mm (ní mór doimhneacht soicéad heicseagáin a mheaitseáil).
Gualainn ghualainn/rubair
Trastomhas Slat Snasta: φ2.5mm ± 0.02mm (caithfidh sé a bheith níos mó ná an trastomhas mór snáithe).
Céim Airde: 1.5mm (caoinfhulaingt ± 0.05mm ag teastáil).
Stad Feidhm: Cinntíonn sé go mbeidh trasdul réidh idir an dromchla céim agus an snáithe, ag gníomhú mar stad meicniúil.
Fad Snáithe: Saincheaptha bunaithe ar riachtanais tionóil (m.sh., 5mm, 8mm, etc.).
Fad iomlán: le sonrú (m.sh., 12mm, lena n -áirítear ceann, slat snasta, agus comhpháirteanna snáithithe).
Iii. Príomhriachtanais Próisis
Caighdeáin Lamháltas: Slat Snasta: H7 Lamháltas.
Snáithe: comhlíonann sé le caighdeán ANSI B1.1, cigireacht tomhsaire dul/gan dul.
Comhchruinniú: diall idir slat snasta agus ais snáithe níos lú ná nó cothrom le 0.03mm.
Críochnú dromchla: Slat snasta: RA níos lú ná nó cothrom le 0.8μm (casadh scátháin nó meilt). Snáithe: RA níos lú ná nó cothrom le 1.6μm.
Cóireáil teasa: Léirigh cruas más gá (m.sh. 316 tuaslagán cruach dhosmálta cóireáilte, HRC 22-28).
Iv. Tástáil agus deimhniú
Míreanna Iomlán Cigireachta: Lamháltas Toiseach, Snáithe GO/No-Go, Lochtanna Dromchla (Cracks/Burrs).
Míreanna Cigireachta Spota: Tástáil spraeála salainn (m.sh. spraeáil salainn neodrach 48 uair an chloig), anailís speictreach ábhair.
Deimhniú: Tuarascáil tástála cáilíochta ábhartha (MTC) agus tuarascáil tástála airíonna meicniúla a sholáthar (m.sh. neart teanntachta níos mó ná nó cothrom le 700MPA).
V. Pacáistiú agus Pacáistiú Seachadta: Tráidire Blister (Frith-Scratch), mála folúis (frith-ocsaídiú), nó de réir riachtanais an chustaiméara.
Aithint lipéad: Uimhir bhaisc, ábhar, sonraíochtaí, cainníocht.
Cainníocht íos-ordaithe: 500-1000 píosa (soshannta le haghaidh trialach beag).
Am luaidhe: 15-20 lá (faoi réir deimhniú deacrachta múnla/próisis).
Vi. Nótaí
Riachtanais Speisialta: Má úsáidtear iad i dtimpeallachtaí ardteochta/creimneach, tá gá le réamhfhógra chun an t-ábhar nó an próiseas a choigeartú.
Deimhniú Líníochta: Moltar líníochtaí CAD nó scéimeanna le príomhthoisí.
Céim Fréamhshamhla: Cuirtear 3-5 sampla ar fáil chun toisí agus feidhmiúlacht a fhíorú.
Is féidir an fhaisnéis thuas a scagadh tuilleadh bunaithe ar an gcás iarratais iarbhír (m.sh., trealamh leighis, ionstraimí beachtais). Moltar sonraí a chur in iúl leis an soláthróir mar riachtanais ualaigh agus modh cóimeála (m.sh., teastaíonn coigeartú ar an lamháltas snasta).
