Is cineál ceanglóra iad scriúnna colúin chopair a úsáidtear go coitianta i dtrealamh leictreonach, tionól meicniúil agus réimsí eile, a úsáidtear go príomha chun tacú, a shocrú nó a nascadh le codanna. Seo a leanas anailís mhionsonraithe ar chosúlachtaí agus ar dhifríochtaí a réadmhaoine éagsúla.
Cosúlachtaí 1.
Ábhar: Is cóimhiotal copair nó copair iad go léir, le seoltacht, friotaíocht creimthe, agus neart meicniúil áirithe, atá oiriúnach le haghaidh ionstraimí leictreonacha, beachtais, agus cásanna eile.
Struchtúr bunúsach: Tá snáitheanna agus colúin sheachtracha nó inmheánacha ann, de ghnáth sorcóireach, agus tá cuid acu deartha mar cholúin heicseagánacha le haghaidh casadh uirlisí éasca.
Cásanna Iarratais: a úsáidtear go coitianta i fosúchán boird PCB, tacaíocht fonnadh, suiteáil radaitheora, agus ócáidí eile a éilíonn seoltacht, cosc meirge, nó dí -chomhshuíomh go minic.
Cóireáil dromchla: plating nicil, plating óir, nó cóireáil éighníomhach chun friotaíocht ocsaídiúcháin, aeistéitic nó seoltacht a fheabhsú.
2. Difríochtaí
Aicmiú ag dáileadh snáithe
Colún Copair Pas Dúbailte: Is snáitheanna seachtracha iad an dá cheann, is colún heicseagánach nó colún gan snáithe é an lár, a chaithfear a úsáid le cnónna. I measc na n -úsáidí tipiciúla tá socrú cruachta PCB agus nasc struchtúir mheicniúil.

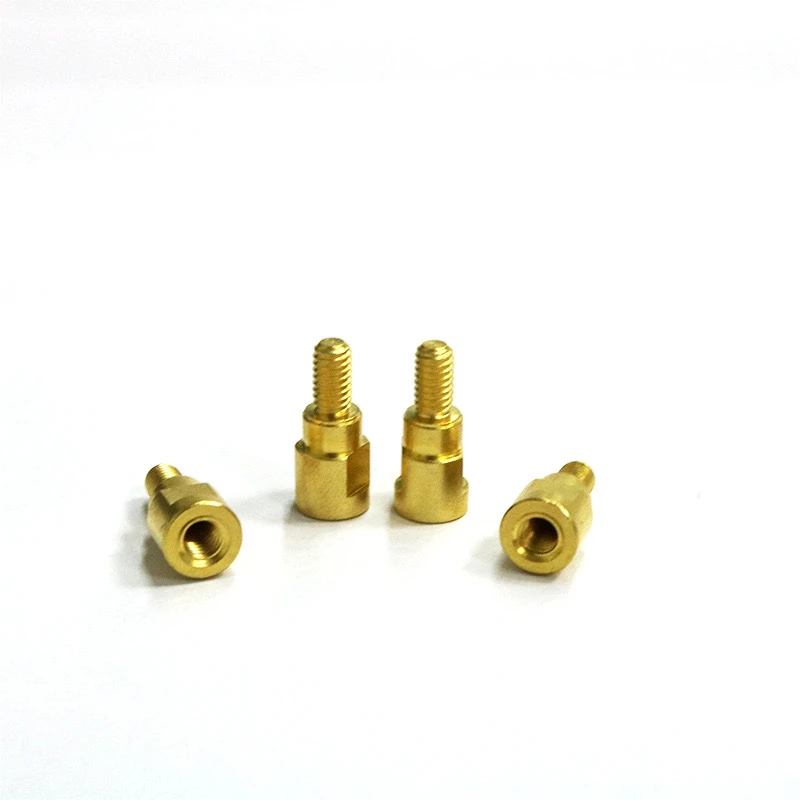

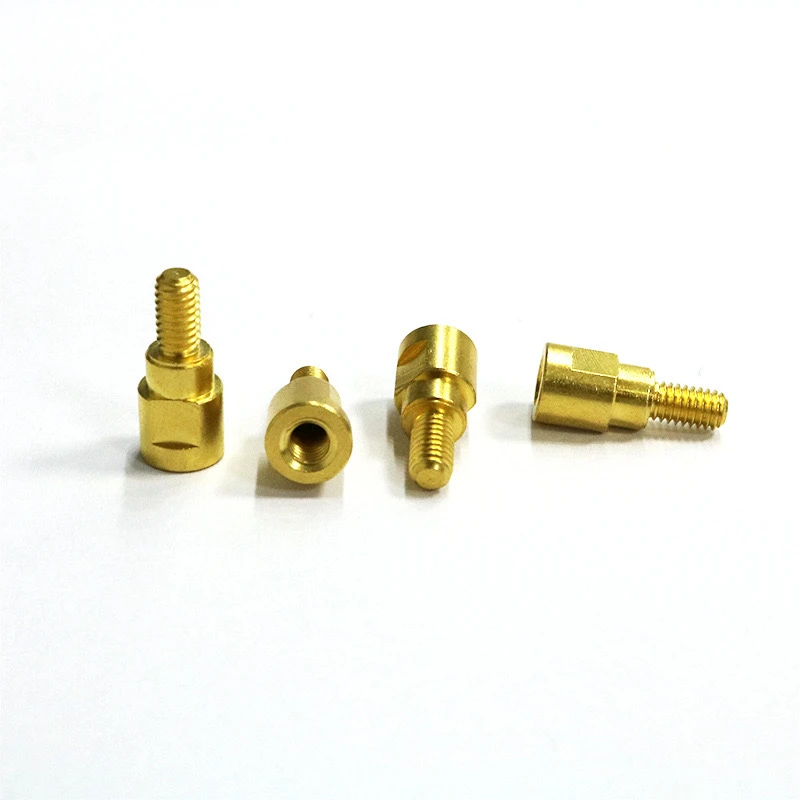

Colún Copair Snáithithe: Is snáithe seachtrach é ceann amháin de, agus is snáithe inmheánach é an taobh eile (poll dall nó trí pholl), ar féidir é a scriú go díreach isteach i scriú nó i gcolún copair eile. Is minic a úsáidtear é chun lúibíní trealaimh agus comhéadain leathnaithe a shuiteáil ingearach.
COLUMN COTHRÚCHÁIN Neamhthrealaithe: Ní féidir é a úsáid ach mar cholún spacer i dtéarmaí úsáide feidhme. Níl aon snáitheanna ann agus socraítear é trí chur isteach oiriúnach nó gliú. Úsáidtear é go bunúsach le haghaidh aonrú comhpháirte leictreonach agus tacaíocht choiscthe gearrchiorcaid.
Aicmiú de réir ceann nó dearadh deiridh
Colún copair ceann heicseagánach: Tá an ceann heicseagánach agus is féidir é a ghéarú le eochair. Tá sé oiriúnach do chásanna ard-chasmhóiminte.
Colún copair cniotáilte: Tá patrúin chniotáilte ag an gcolún, atá áisiúil do shuiteáil agus coigeartú láimhe gan uirlisí.
Colún Copair Flanged: Cuirtear flange leis an mbun chun an dromchla teagmhála a mhéadú agus chun cobhsaíocht a fheabhsú.
Difríochtaí feidhmiúla
Cineál seoltaí: colún copair ard-íonachta, a úsáidtear chun trealamh RF a bhunú nó a tharchur.
Cineál Struchtúrach: Neart Meicniúil a neartú agus tacú le comhpháirteanna troma.
Cineál inslithe: Tá an dromchla brataithe le ciseal inslithe chun ciorcaid ghearra a chosc.
Méid: Tá an fad idir cúpla milliméadar agus deich milliméadar, saincheaptha de réir éilimh, agus tá na sonraíochtaí snáithe bunaithe ar chórais méadrach nó impiriúla coitianta, agus caithfear iad a mheaitseáil le scriúnna nó le cnónna.
Méid
Fad: Ó chúpla milliméadar go deich milliméadar, saincheaptha de réir éilimh.
Sonraíochtaí Snáithe: Méadrach Coiteann (M2, M3) nó Imperial ({4-40, {6-32), is gá scriúnna\/cnónna a mheaitseáil.
3. Moltaí Roghnúcháin
Riachtanais seoltaí: Roghnaigh ábhair chopair órphlátáilte nó íon chun friotaíocht íseal a chinntiú.
Díscaoileadh go minic: Is fearr colúin chopair phas dúbailte nó colúin chopair snáithithe inmheánacha le haghaidh cothabhála éasca.
Díriú ar fhrith-loosening: Is féidir colúin chopair snáithithe le struchtúr glasála níolóin a roghnú.
Trí shoiléiriú a dhéanamh ar an gcás iarratais agus an modh suiteála, is féidir leat an cineál scriú colúin copair cuí a mheaitseáil go tapa. Seachain go leor fadhbanna ina dhiaidh sin.
