Seo a leanas treoir úsáideora mhionsonraithe do Accessories Barra Turning Uirlis CNC 12.9-grád (Shims agus Graí Neamh-Chaighdeánachscriúnna), ag clúdach buneilimintí teicniúla agus treoir phraiticiúil.
I. Forbhreathnú ar fheidhm cúlpháirtí
SHIMS: Tacaigh leis an Ionsáigh, Dáiligh Fórsaí Gearrtha, Cosc a chur ar scealpadh, agus an t -airde cuir isteach a choigeartú chun an t -uirlis barra uirlisí a mheaitseáil.
Ábhar: go hiondúil cairbíd nó cruach chruaite, a mheaitseálann an cruas cuir isteach.

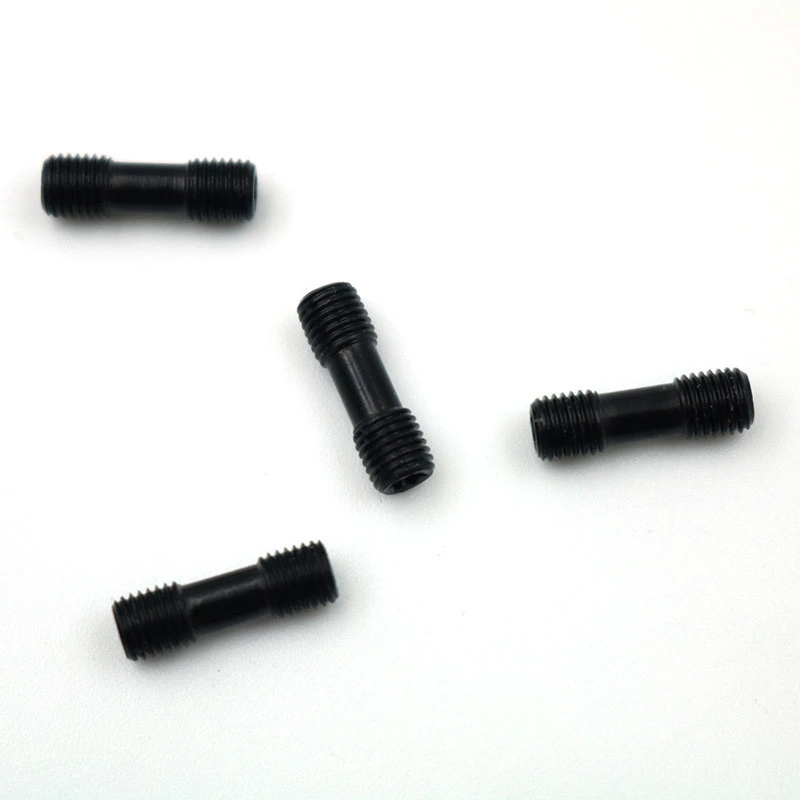

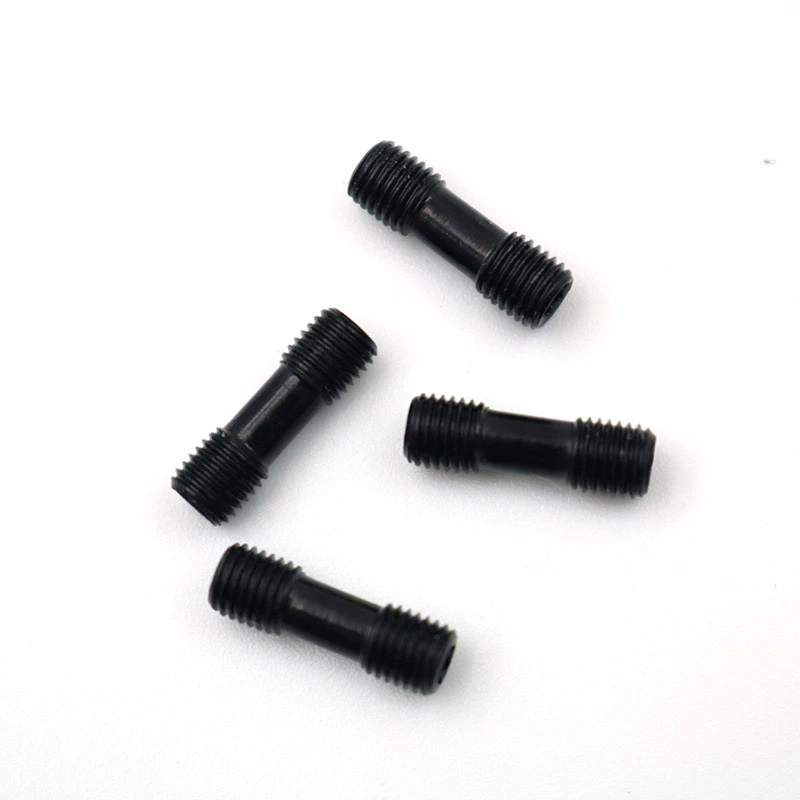

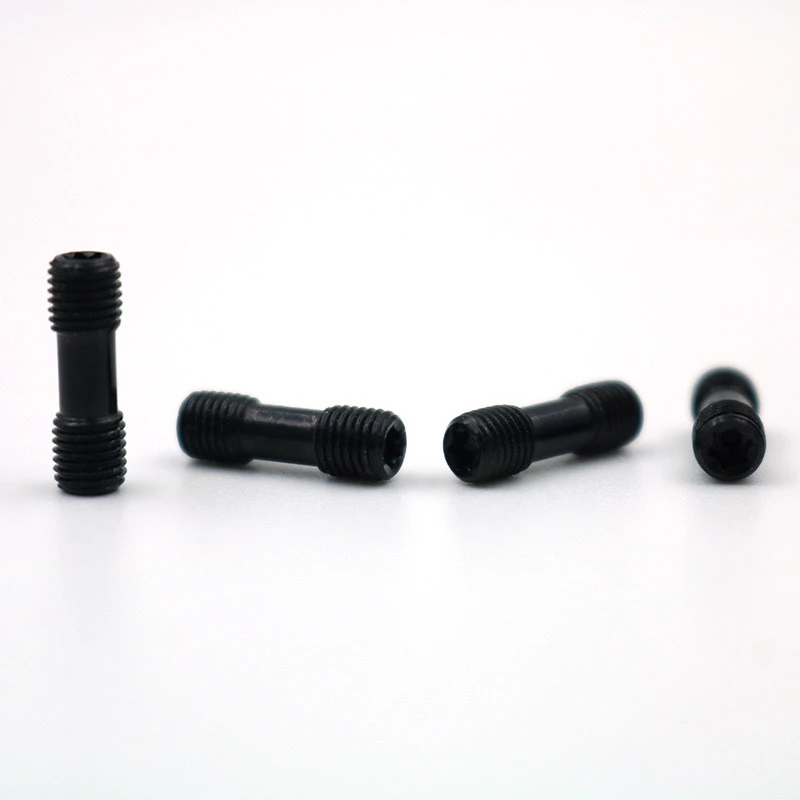

Scriúnna Graí Neamh-Chaighdeánacha (M5/M6/M8)
Gnéithe: Dearadh ard-neart 12.9-grád, dearadh dúbailte-snáithe (b'fhéidir le páirceanna/trastomhais éagsúla ar gach ceann), atá oiriúnach do chásanna clampála speisialta.
Cuspóir: Fastens an t-ionchur chuig an mbarra uirlisí, ag freastal ar ghreamanna uirlisí neamhchaighdeánacha nó ar chumraíochtaí speisialta shim.
Ii. Treoracha agus réamhchúraimí úsáide
1. Ullmhú réamh-suiteála
Glanadh agus cigireacht
Glan an poll snáithithe barra uirlisí, dromchla teagmhála shim, agusscriúle halcól chun ola agus smionagar a bhaint.
Scrúdaigh sláine na snáithe (go háirithe do scriúnna neamhchaighdeánacha, a fhíorú go bhfuil siad comhoiriúnach leis an bpoll barra uirlisí.
Fíoraigh meaitseála cúlpháirtí: Deimhnigh go bhfuil an tiús shim ag teacht leis an tsamhail isteach (féach an lámhleabhar uirlisí).
Teastaíonn dhá chríoch ar leith ó scriúnna graí neamhchaighdeánacha: is iondúil go bhfaigheann ceann amháin an sealbhóir uirlisí, agus go gcoinníonn an ceann eile an t-ionchur i bhfeidhm (an pháirc snáithe a mharcáil nó a thomhas).
2. Nós Imeachta Suiteála
Ag cur an shim
Cuir isteach go cruinn an shim isteach sa sliotán sealbhóra uirlisí, ag cinntiú nach bhfuil aon tilt ann (bain úsáid as gloine formhéadúcháin chun an t -oiriúnacht a iniúchadh).
An t -ionchur a shuiteáil
Ní mór an t -imeall gearrtha a chur isteach sa treo ceart (m.sh., le haghaidh uirlisí casadh seachtrach, ba chóir go mbeadh an ceannródaíocht ag dul suas aníos).
Na scriúnna graí a theannadh
Céimeanna:
a. Ar an gcéad dul síos, déan an scriú a dhéanamh níos doichte de láimh isteach i bpoll snáithe an sealbhóra uirlisí (chun mí -ailíniú a sheachaint).
b. Bain úsáid as eochair chasmhóiminte chun dhá chéim a dhéanamh níos doichte: réamh-thigh go 50% den chasmhóimint rátáilte, agus ansin níos doichte (m.sh., is é 25-30 n · m an chasmhóimint tipiciúil le haghaidh scriú M8).
Eochairphointí:
Má tá na snáitheanna scriú difriúil, faigheann an deireadh garbh an sealbhóir uirlisí, agus tá an t -ionchur i bhfeidhm ag an deireadh breá.
Ná húsáid bealaidh (is féidir leis seo difear a dhéanamh don chomhéifeacht fhrithchuimilte agus a bheith ina chúis le ró -fhritháireamh nó a scaoileadh).
3. Coimisiúnú agus Fíorú
Calabrú Airde: Bain úsáid as tacadóir uirlisí chun airde an Ionaid Uirlisí a sheiceáil. Má sháraíonn an diall 0.02mm, cuir an t -ionad in ionad an shim nó déan é a choigeartú.
Gearradh Tástála: Rith an meaisín ag luas íseal agus gan aon ualach chun breathnú ar cé acu a ghluaiseann an lann. Tar éis an chéad phíosa a mheaitseáil, seiceáil an bailchríoch dromchla.
Iii. Fabhtcheartú fadhbanna coitianta
Scriú Scriú:
Cúis: snáitheanna ró-thorrtha nó mí-shínithe.
Réiteach: Cuir an scriú in ionad an scriú agus bain úsáid as eochair chasmhóiminte chun na snáitheanna sealbhóra uirlisí a sheiceáil le haghaidh damáiste.
Cuir isteach an t -athrú:
Cúis: Shim míchothrom nó scriú neamh -ghéaraithe go leor.
Réiteach: Déan an dromchla teagmhála shim a athchruthú agus déan níos doichte arís leis an chasmhóimint chaighdeánach.
Iv. Moltaí Cothabhála
Cigireacht rialta: Seiceáil na scriúnna le haghaidh looseness gach 8 n -uaire (is cabhair é marcáil).
Timthriall athsholáthair cúlpháirtí:
Shim: In ionad má tá an t -indentation nó an caitheamh níos mó ná 0.1mm.
Grád 12.9 Scriúnna: Cuir i leataobh tar éis 5 athúsáid nó má bhreathnaítear ar dhífhoirmiú snáithe.
Is féidir le hoibriú caighdeánaithe agus le haird mheabhrach ar mhionsonraí feabhas suntasach a chur ar shaol na huirlise agus cruinneas meaisínithe. Moltar taifead a choinneáil ar an tsamhail cúlpháirtí le haghaidh athsholáthair thapa.
