Tá sé ríthábhachtach cnónna heicsidheachúlach a thomhas i gceart le haghaidh meaitseáil ceanglóir, cóimeáil meicniúil sábháilte, agus soláthar cruinn. D’fhéadfadh mímheaitseáil boltaí, deacrachtaí cóimeála, agus fiú guaiseacha sábháilteachta a bheith mar thoradh ar thomhais mhíchruinne.
Soláthraíonn an treoir seo mionsonraithecnó heicscéimeanna tomhais chun cabhrú leat máistreacht a fháil ar mhodhanna cruinne tomhais.

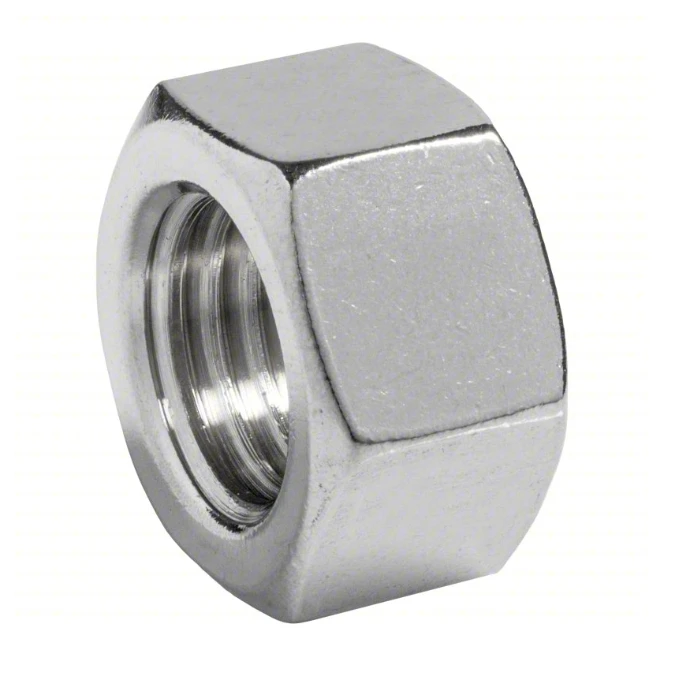

Struchtúr Bunúsach Cnónna Heics
Sula ndéantar é a thomhas, is gá tuiscint a fháil ar phríomh-struchtúr agus ar phríomhthoisí cnónna heicsidheachúlach. Is ceanglóir heicseagánach é cnó heics a úsáidtear le boltaí nó snáitheanna chun páirteanna a cheangal go daingean le chéile.
Tabhair aird ar na príomhghnéithe seo a leanas le linn tomhais:
Trasna Árasáin (AF)
Tagraíonn AF don fad idir an dá thaobh comhthreomhar den chnó heicsidheachúlach. Is gné phríomhúil é seo atá marcáilte ar an gcnó agus tá sé ríthábhachtach chun eochair nó soicéad a roghnú.
Trasna Cúinní (AC)
Tagraíonn AC don fad idir an dá choirnéal os coinne an cnó heicsidheachúlach.
Trastomhas Snáithe agus Pic
· Trastomhas Snáithe: Trastomhas inmheánach an chnó atá ag cónascadh leis an bolt.
· Pitch: An fad idir snáitheanna cóngaracha, arna thomhas i milliméadair in aonaid mhéadracha agus snáitheanna in aghaidh an orlach (TPI) in aonaid impiriúla.
Tiús Cnó (Airde)
Tagraíonn tiús d'airde ingearach an chnó ó bhun go barr, rud a chuireann isteach ar fhad rannpháirtíochta an tsnáithe agus ar chumas iompair an ualaigh. Laghdóidh cnó ró-tanaí a chumas iompair, agus d'fhéadfadh cnó ró-tiubh cur isteach ar spás agus ar chóimeáil.
Uirlisí Riachtanach le haghaidh Tomhais
Chun tomhais chruinne a chinntiú, moltar na huirlisí seo a leanas:
· Calipers Vernier nó calipers digiteach:Úsáidtear é chun AF, AC, agus tiús a thomhas.
· Tomhsaire snáithe:Úsáidtear é chun páirc a thomhas.
· Micriméadar (roghnach):Oiriúnach chun cnónna beaga nó tiús cruinneas a thomhas.
· Gloine formhéadúcháin nó foinse solais chúnta:Cuidíonn sé le cnónna beaga nó snáitheanna caite a iniúchadh, ag cinntiú tomhais chruinne.
Leid:Glan an cnó agus na huirlisí roimh an tomhas chun deannach, ola nó burrs a dhéanann difear don léamh a sheachaint.
Céimeanna Tomhais Cnó Heics
Céim 1 – Tomhais na hÁrasáin eile (AF)
1. Calipers clamp idir an dá árasán comhthreomhara den chnó.
2. Coinnigh na calipers ingearach leis na hárasáin comhthreomhara chun earráidí de bharr tomhais uillinneacha a sheachaint.
3. Dún na calipers go réidh, díreach go leor chun teagmháil a dhéanamh leis an dromchla cnó; ná brúigh síos.
4. Léigh agus taifead an toise (milliméadar nó orlach).
5. Déan comparáid idir le cairteacha méid caighdeánach (ISO, DIN, ANSI) chun na sonraíochtaí a dhearbhú.
Céim 2 – Tomhais na Toisí Trasnánacha (AC)
1. Tomhais an fad idir an dá choirnéal le calipers.
2. Coinnigh na calipers ailínithe le pointí cúinne an chnó chun cruinneas a chinntiú.
3. Taifead na sonraí le húsáid i ndearadh spáis nó i bhfeidhmchláir ardchasmhóiminte.
Céim 3 - Tomhais an Trastomhas Snáithe agus an Pháirc
1. Déan trastomhas istigh an chnó a thomhas ag baint úsáide as calipers nó tomhas snáithe.
2. Tomhais an pháirc le tomhas snáithe chun a chinntiú go dtagann sé leis an bolt, m.sh., M8 x 1.25. 3. Seiceáil na snáitheanna le haghaidh réidh chun caitheamh nó burrs a sheachaint ag cur isteach ar an tomhas.
Céim 4 - Tiús Cnó a Thomhas
1. Tomhais an airde ingearach ó bhun go barr an chnó ag baint úsáide as calipers nó micriméadar.
2. Seiceáil i gcoinne cairt tiús caighdeánach chun comhlíonadh sonraíochtaí cnó a dhearbhú.
3. Bíonn tionchar ag tiús ar fhad rannpháirtíochta an tsnáithe agus ar -acmhainn iompair; a chinntiú go gcomhlíonann an cnó roghnaithe riachtanais dearaidh.
Uirlisí tomhais

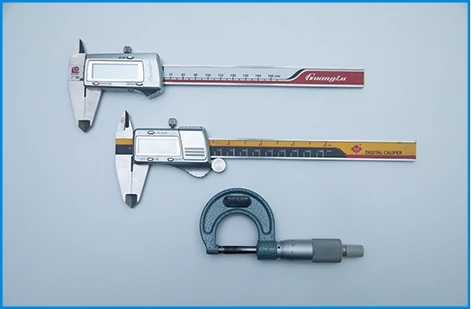

Gearrthóirí Micreamhéadar

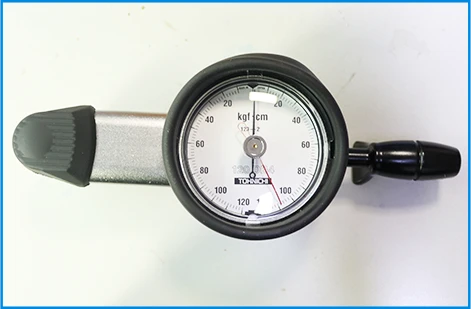

chasmhóiminte

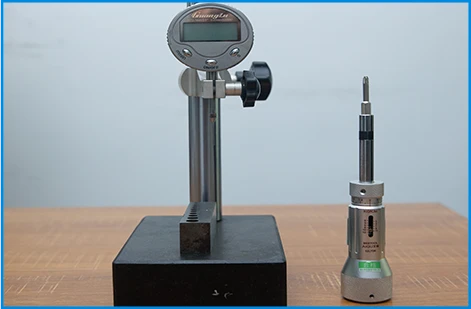

Micreamhéadar Doimhneacht

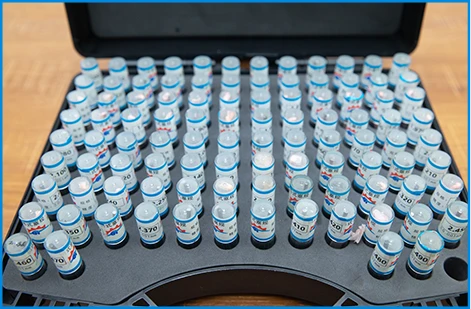

Breiseán

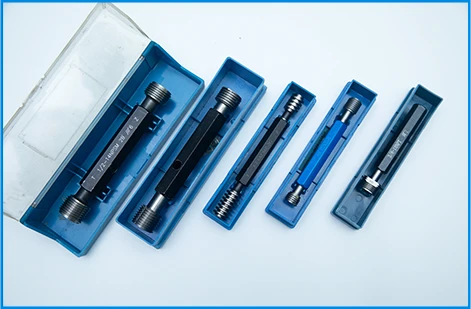

Snáithe Guage

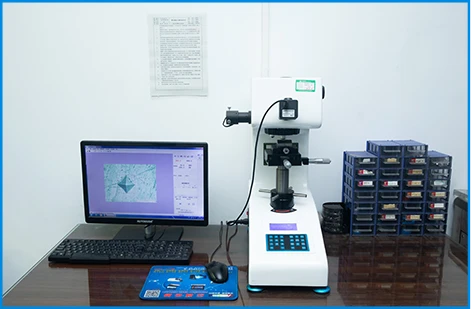

Tástálaí Cruas

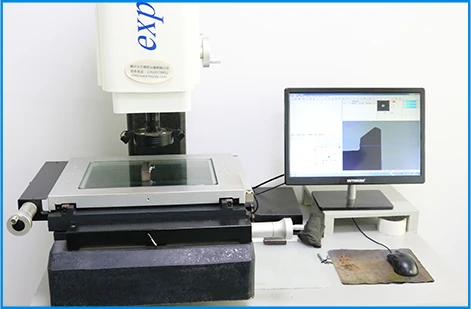

Teilgeoir

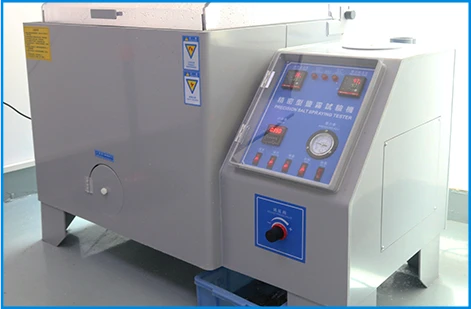

Tástáil Sprae Salainn
Leideanna maidir le Cruinneas Tomhais Cnó Heicseagánach a Fheabhsú
Roghnaigh timpeallacht tomhais atá glan, cobhsaí agus soilsithe go maith.
Roimh an tomhas, cinntigh go bhfuil an dromchla oibre cothrom agus saor ó chreathadh chun sciorradh uirlisí agus earráidí a chosc. Cuidíonn soilsiú leordhóthanach chun imill an chnó agus sonraí snáithe a fheiceáil go soiléir.
Déan an toise chéanna a thomhas iolrach agus tóg an meán.
Moltar príomhthoisí a thomhas mar AF (taobhanna os coinne), AC (trasnáin os coinne), agus tiús trí huaire ar a laghad agus ansin an meán a ghlacadh. Laghdaíonn sé seo earráidí randamacha agus feabhsaíonn sé iontaofacht na dtorthaí tomhais.
Cinntigh go bhfuil uirlisí nialasach agus calabraithe roimh úsáid.
Ní mór calipers digiteacha, calipers vernier, nó micriméadar a nialú roimh úsáid. Déan do chuid uirlisí a chalabrú go rialta, go háirithe tar éis -dtomhas ardchruinneas nó úsáide fadtéarmach, chun torthaí cruinne a chinntiú.
Sonraí Tomhais Taifead
Tar éis gach tomhais, moltar na toisí a thaifeadadh i leabhar nótaí nó scarbhileog, lena n-áirítear AF, AC, trastomhas snáithe, pitch, agus tiús.
Fíoraigh Aonaid (Méadrach nó Impiriúil)
Tabhair aird ar aonaid le linn tomhais; níor chóir méadrach (milliméadar) agus impiriúil (orlach) a mheascadh.
Earráidí Tomhais Coiteann
· Tá earráidí suntasacha i gceist le húsáid uirlisí neamhchruinneas (cosúil le rialóirí).
· Má dhéantar é a thomhas ag uillinneacha neamh-leantar diallais AF nó AC.
· Má dhéantar neamhaird de thrastomhas, tuinairde nó tiús na snáithe is cúis le teip oiriúnachta.
· Eascraíonn earráidí ceannaigh de bharr aonaid mhéadracha agus impiriúla a mheascadh.
Achoimre
Chun cnónna heicseagánacha a thomhas ní mór aird a thabhairt ar na hárasáin os coinne (AF), ar thoisí trasnánach os coinne (AC), ar thrastomhas snáithe, ar pháirc agus ar thiús. Trí uirlisí cuí a úsáid agus na nósanna imeachta a leanúint go docht, cinntíonn sé sin go bhfuil oiriúnach daingean idir an cnó agus an bolt, ag seachaint fadhbanna cóimeála. Ní hamháin go gcabhraíonn tomhas beacht le cóimeáil mheicniúil ach feabhsaíonn sé éifeachtúlacht agus sábháilteacht soláthair freisin.
CCanna
C: Cad é an bealach is simplí chun cnó heicsidheachúlach a thomhas?
A: Is é úsáid calipers digiteach an modh is tapúla agus is cruinne, in ann AF, AC, agus tiús a thomhas.
C: Cén fáth a bhfuil an pháirc snáithe tábhachtach?
A: Cinneann an pháirc snáithe an féidir leis an gcnó dul i ngleic go réidh leis an bolt. D'fhéadfadh damáiste snáithe nó scaoileadh snáithe a bheith mar thoradh ar pháirc snáithe mícheart.
C: An féidir liom a thomhas gan calipers?
A: Is féidir rialóir a úsáid le haghaidh tomhas garbh, ach tá an cruinneas íseal. Moltar calipers nó micriméadar a úsáid le haghaidh tomhas beacht.
C: Conas a chinnfidh mé an bhfuil cnó méid caighdeánach?
A: Déan comparáid idir an AF, AC, trastomhas snáithe, agus tiús le táblaí méid caighdeánach ISO, DIN, nó ANSI.
C: Cé chomh minic ba chóir uirlisí tomhais a chalabrú?
A: Ag brath ar mhinicíocht úsáide, calabraigh gach 6-12 mhí chun tomhais chruinne a chinntiú.
