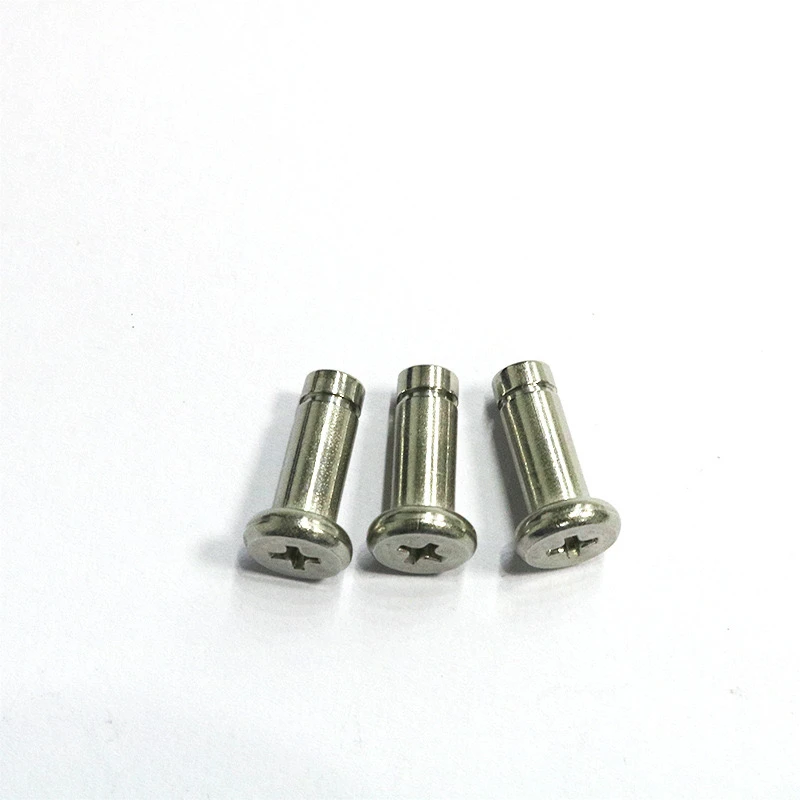

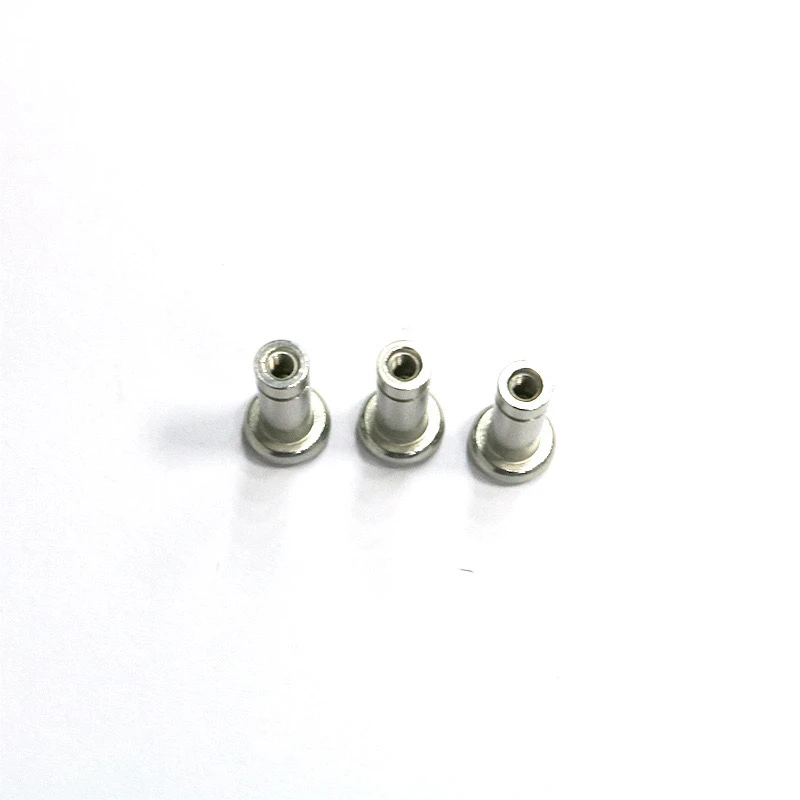

Cruach dhosmálta 304Is ceanglóir ildánach iad bioráin/bioráin sliotáilte ceann cothrom (lena n -áirítear stodaí/sorcóirí ciorcail a aimsiú). Seo a leanas achoimre ar na príomhriachtanais saincheaptha, atá struchtúrtha go soiléir le haghaidh tagartha éasca.
I. Paraiméadair lárnacha
Cruach dhosmálta 304 nó 316, deimhniú ábhair ag teastáil.
Sonraíochtaí agus lamháltais
Raon trastomhas: M3, M4, M5, M6, M8, M10 (teastaíonn múnlaí ó mhéideanna eile).
Raon fad: Traidisiúnta 10-100mm (teastaíonn measúnú neart struchtúrach ó mhéideanna níos faide).
Lamháltais: trastomhas ± 0.02mm, fad ± 0.1mm.
Cineál ceann agus groove
Cros -sliotán: Cloíonn sé le caighdeáin ISO 7045, inoiriúnaithe do Pillips nó JIS sonraíochtaí.
Dearadh ceann cothrom: Moltar airde an chinn a bheith níos lú ná nó cothrom le trastomhas 1.5 uair, Chamfer 0.2-0.5mm.
Groove Circilip agus Feidhm Aimsithe
Leithead groove=tiús ciorcail + 0.1 mm, doimhneacht groove 0.3-0.5mm.
Ní mór fad snáithe a mharcáil le stodaí glasála.
Ii. Roghanna Cóireála Dromchla
Próiseáil
Bheith ann
Iarratais
Passivation Nádúrtha: Rust Bunúsach - Cóireáil cruthúnais
Ginearálta
Snasú leictrealaíoch: bailchríoch scátháin, friotaíocht creimthe maith
Bia/leighis
Plating Nicil: Friotaíocht Dea -chaitheamh, droch -seoltacht
Trealamh leictreonach
Iii. Próiseas saincheaptha
Deimhniú Riachtanais
Cuir isteach líníochtaí nó samplaí.
Sonraigh Cainníocht: Moltar Wire EDM do bhaisceanna beaga, agus úsáidtear ceannteideal fuar le haghaidh baisceanna móra.
Promhadh agus Tástáil: Déantar samplaí a tháirgeadh laistigh de 3-5 lá oibre, agus cuirtear tuarascáil tástála spraeála salainn ar fáil.
Timthriall táirgthe: 10,000 píosa
Am seachadta: 7-10 lá (lena n-áirítear loighistic).
Iv. Rialú cáilíochta
Míreanna tástála: Cruas HRC 25-30, tástáil spraeála salainn, agus fórsa duillín fit Circlip (port speisialta ag teastáil).
Tacaíocht deimhniúcháin: ROHS/REACH (le sonrú roimh ré).
5. Nótaí
Non - Dearaí caighdeánacha: Special {- Grooves múnlaithe nó dúbailte - Teastaíonn táillí breise ar snáitheanna tosaithe.
Pacáistiú: Is éard atá i bpacáistiú réamhshocraithe ná meirge - cruthúnas, oiled, agus mboilgeog - bathed, folúis - pacáilte.
Tríd an dearadh thuas, cuireann an ceanglóir seo cothromaíocht beachtais, láidreachta agus inoiriúnaitheachta ar fáil, rud a chiallaíonn gur rogha iontach é le haghaidh tarchur meicniúil agus naisc struchtúracha.
