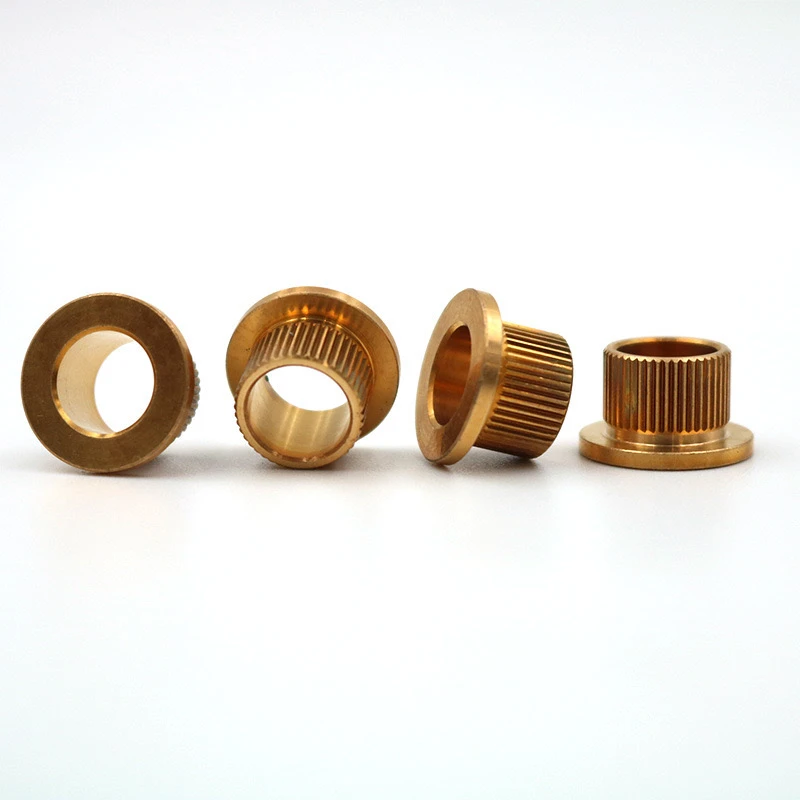

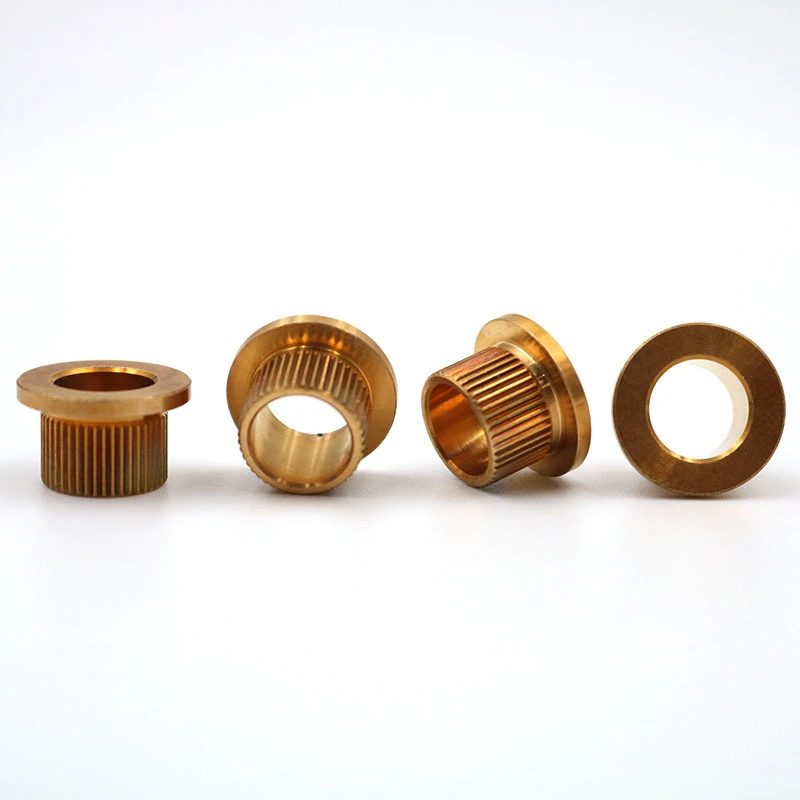

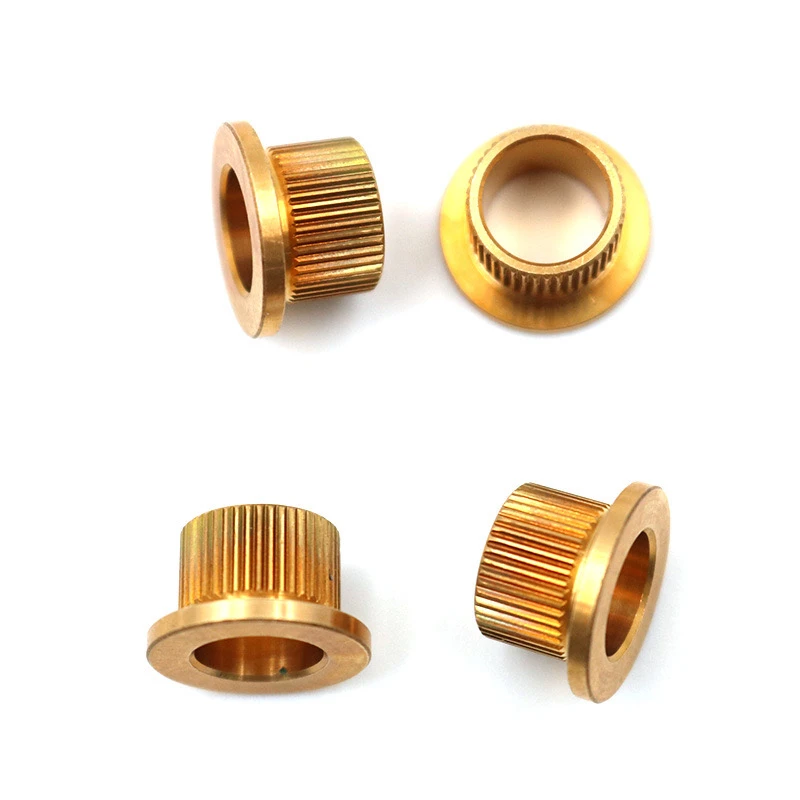

Céim chniotáilte práisIs rivet atá deartha go speisialta é Flange Rivet a chomhcheanglaíonn tréithe struchtúracha agus feidhmiúla iolracha . Is féidir achoimre a dhéanamh go córasach ar a chroífheidhmeanna agus ar na gnéithe mar seo a leanas .
{1. Riachtanais Saincheaptha Paraiméadair
Sonraíochtaí Ábhar
Ábhar: Is féidir H62 nó H65 práis, práis luaidhe C3604 a roghnú freisin chun feidhmíocht ghearrtha a fheabhsú
Cruas: hrb 55-75, ní mór stádas cóireála teasa a mharcáil
Neart teanntachta: Níos mó ná nó cothrom le 300MPa, éilíonn grád míleata níos mó ná nó cothrom le 400MPA
Toisí Struchtúracha
Dearadh Céim: Trastomhas Ceann D =1.5-2.0 × Trastomhas slaite D, Céim Airde H =0.3-0.5 d
Cineál Knurling: Knurling mogalra, páirc fiacail 0.6-1.2 mm
Flange Edge: 45 céim Chamfer nó R0.2 Filléad (Frith-Burr)
Cóireáil dromchla
Plating: Nicil roghnach, stáin, nó cóireáil éighníomhach
Riachtanais Speisialta: Tá plating nicil ceimiceach oiriúnach do chásanna friotaíochta creimthe ard
II .Eochairphointí rialaithe próisis
Ceannteideal Fuar a fhoirmíonn an saol bás níos mó ná nó cothrom le 500, 000 uair, Comhaiseach: Níos lú ná nó cothrom le 0.05mm
Próiseáil Knurling: Brú Gathach: 3-5 kN, meaisín cniotála dúbailte-roth
Caighdeáin Tástála
Príomh -Míreanna: Runout Ciorcal Ceann níos lú ná nó cothrom le 0.1mm, Sláine Próifíl Fiacla Knurling níos mó ná nó cothrom le 90% nó cothrom le 90%
Plean Samplála: GB/T2828.1 II Leibhéal AQL1.0
III . Moltaí Oiriúnaithe Iarratais
Meaitseáil riocht oibre
Timpeallacht Chreathaidh: Moltar serations a chur ar chúl an flange
Ceanglais seoltaí: tosaíocht a thabhairt do chóireáil neamh-phlátaí neamh-phlátaí
Treoir suiteála
Fórsa Riveting a ríomh: F =0.6 × σb × mar (is neart ábhartha é σb, mar atá limistéar trasghearrthach)
Lamháltas poll an bhoird: moltar meaitseáil leibhéal H11
IV . Próiseas Seirbhíse Saincheaptha
Árbadh Teicniúil
Ag teastáil chun:
Léaráid trasghearrthach tionóil (marcáil ábhar agus tiús na gcodanna in aice láimhe)
Tuarascáil Tástála Comhshaoil (mar shampla riachtanais tástála spraeála salainn)
Timthriall luachana
Cuir tuaslagán ar fáil laistigh de 3 lá (níos lú ná 1, 000 píosaí)
Táille Mold: ￥ 800-2, {000 (is féidir é a chur san áireamh i bpraghas an aonaid)
Ráthaíocht seachadta
Tuarascáil lánmhéide an chéad phíosa, lena n-áirítear sonraí scanadh 3D)
Barántas Baisc (lena n -áirítear Anailís Speictrim Ábhar)
V . teip choiteann a sheachaint
Knurling agus Sleamhnú: Méadaigh an pháirc go dtí níos mó ná 1.0mm
Scáineadh flange: Rialú an dífhoirmiú ceannteidil fuar níos lú ná nó cothrom le 65%
Creimeadh Galvanic: Seachain teagmháil dhíreach le cóimhiotal alúmanaim
Cuireann an réiteach seo san áireamh féidearthacht déantúsaíochta agus iontaofacht feidhmithe araon, agus is féidir na meáchain pharaiméadair a choigeartú de réir coinníollacha oibre sonracha . Moltar suiteáil tástála samplach a sholáthar chun an inoiriúnaitheacht . a fhíorú
Baineann an dearadh seo cothromaíocht amach idir feidhmiúlacht, iontaofacht, agus costas próisis trí bharrfheabhsú comhordaithe ábhar agus struchtúr, agus tá sé oiriúnach do riachtanais bheachtais an Trealamh Beag i dtrealamh beag agus meánmhéide .
