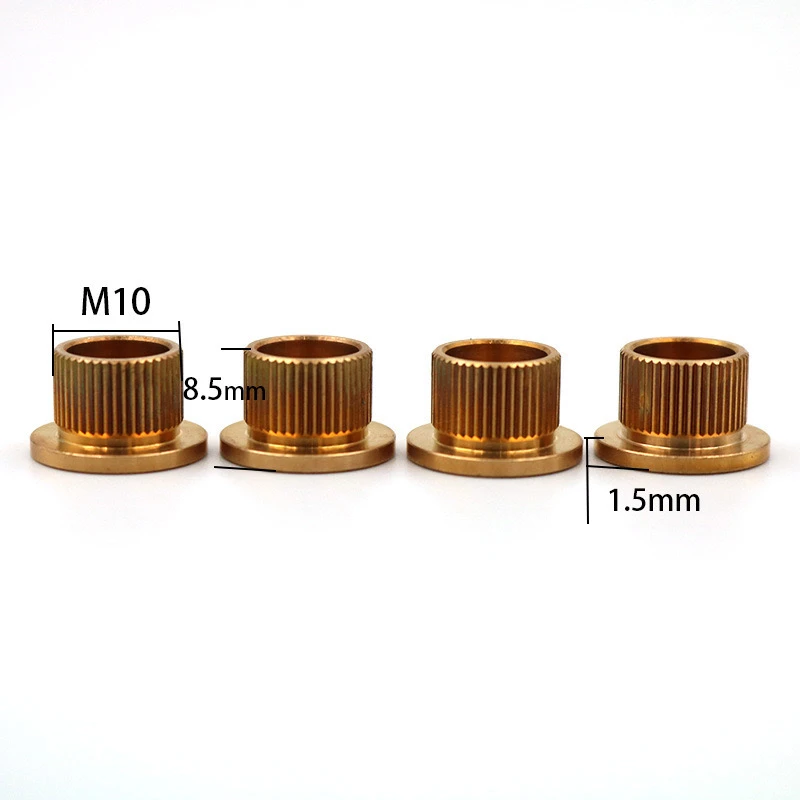

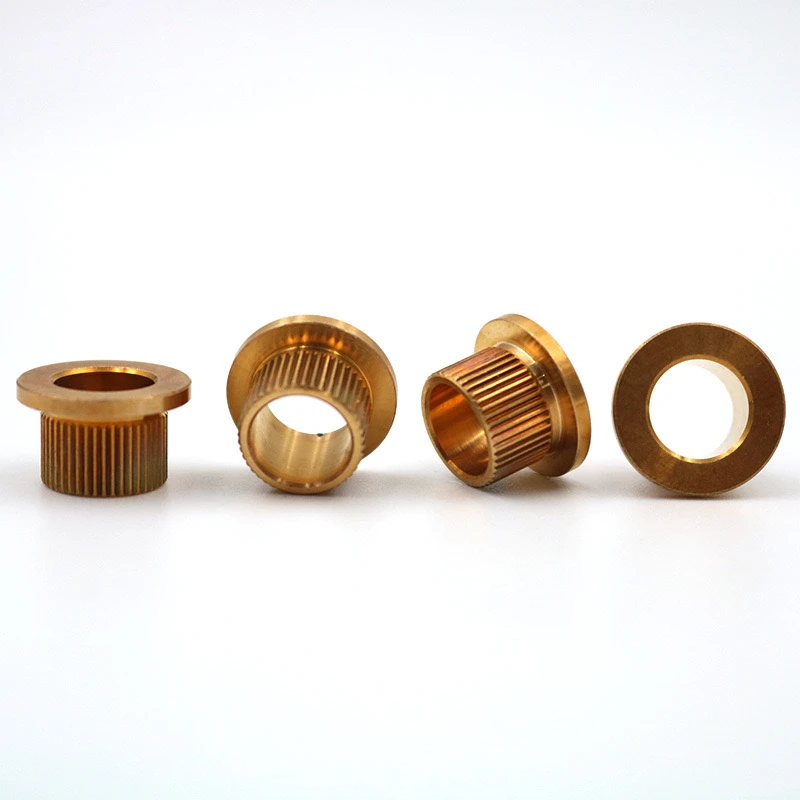

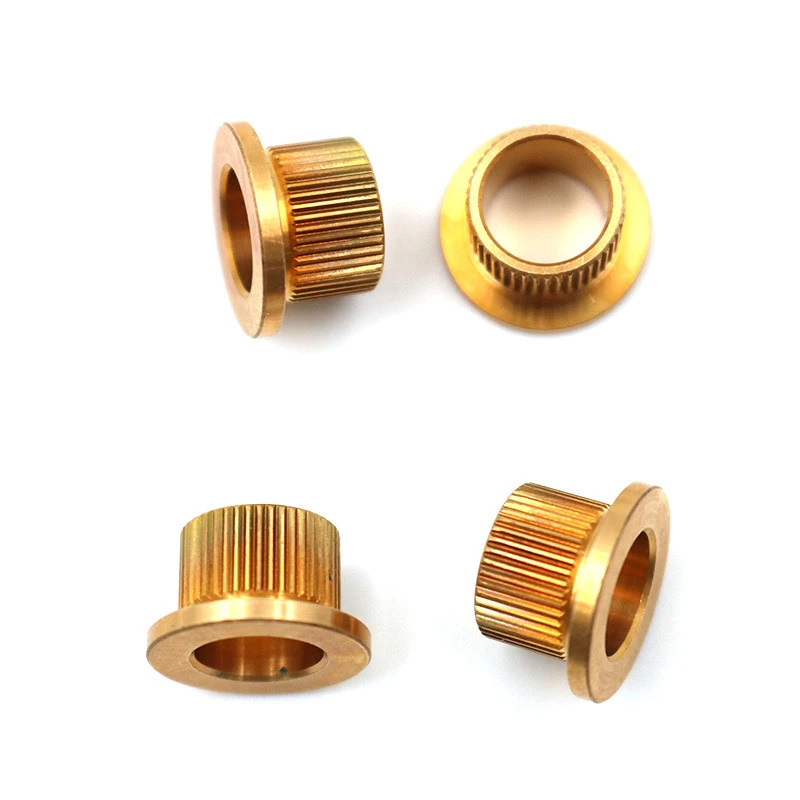

Prás cniotáilteIs seamanna atá deartha go speisialta iad seamanna flange céim a chomhcheanglaíonn gnéithe struchtúracha agus feidhmiúla iolracha. Úsáidtear iad go príomha in iarratais a éilíonn ceangal, airíonna frith-duillín, nó aeistéitic. Seo a leanas cur síos mionsonraithe ar a saincheapadh, atá struchtúrtha go soiléir agus ag díriú ar phríomhpharaiméadair agus réamhchúraimí.
I. Sonraíochtaí lárnacha
Áis
Grád Práis: H62. Teastaíonn deimhniú ábhair (ROHS/Reach Deimhniú).
Cóireáil dromchla: plating nádúrtha snas/nicil (tiús níos mó ná nó cothrom le 5μm)/éighníomhach le haghaidh cosanta ocsaídiúcháin.
Paraiméadair struchtúracha
Céim dearadh
Trastomhas ceann: líníocht nó sonraíocht arna soláthar ag an gcustaiméir.
Trastomhas seafta: de ghnáth 0.5-1mm níos lú ná an ceann.
Céim Airde: 1-3mm (inchoigeartaithe bunaithe ar imréiteach tionóil).
Cineál Knurl: Knurling díreach/tras-gráin (an pháirc molta 0.6mm, airde fiacail 0.2mm le haghaidh airíonna frith-duillín méadaithe).
Fad an cheantair chniotáilte: 1/3-1/2 den fhad iomlán lorgaí (caoinfhulaingt an tsuímh deiridh ± 0.2mm ag teastáil).
Sonraíochtaí Feidhmíochta
Neart teanntachta: Níos mó ná nó cothrom le 300 MPa (luach tipiciúil do phrás H62). Fórsa lomadh: Níos mó ná nó cothrom le 2000 N (le fíorú bunaithe ar chás an iarratais).
Ii. Príomh -theicnící próiseála
Ceannteideal Fuar: Tá an ceann agus an chéim déanta go lárnach chun táthú a sheachaint. Caithfear an knurling a chomhlánú tar éis críochnú casadh chun cosc a chur ar bhurraí.
Rialú lamháltais
Lamháltas trastomhas: ± 0.05 mm (ceanglas cóimeála beachtais).
Fad iomlán (L): ± 0.1 mm (do mhéideanna caighdeánacha amhail 10 mm/15 mm).
Riachtanais speisialta
Flange Chamfer: 0.3 x 45 céim (chun scratches tionóil a sheachaint). Snáithe Inmheánach/Trí Poll: Má tá réamh-dhruileáil ag teastáil, sonraigh an méid snáithe (m.sh. M4) nó trastomhas poll (Ø2 mm ± 0.05).
Iii. Caighdeáin Cigireachta
Cigireacht tríthoiseach
Bain úsáid as scanóir teilgeoir/CNC 3D chun an chéad bhaisc a iniúchadh go hiomlán (cigireacht randamach ina dhiaidh sin ar 5%).
Dírigh ar sláine phróifíl na fiacla a sheiceáil (gan fiacla ar iarraidh ná imill tite).
Tástáil fheidhmiúil
Tástáil spraeála salainn: Gan meirge tar éis 48 uair an chloig (plating nicil).
Tástáil chasmhóiminte: Insamhladh suiteáil agus géarú (má tá sé níos mó ná nó cothrom le 3 n · m ag teastáil).
V. Ceisteanna Coitianta
Coinbhleachtaí dearaidh: Caithfidh an fad idir an limistéar cniotáilte agus an chéim a bheith níos mó ná nó cothrom le 1 mm chun tiúchan struis a sheachaint.
Roghanna eile ábhartha: Má theastaíonn neart níos airde, moltar cré -umha alúmanaim (C95400, 30% níos airde).
Riachtanais Deimhniúcháin: Éilíonn na tionscail feithicleach/leighis deimhniú ISO 9001 nó IATF 16949.
Moltar líníochtaí 2D nó samhlacha 3D a sholáthar chun earráidí cumarsáide a sheachaint, agus léirítear tosaíocht a thabhairt do thoisí criticiúla.
Déanann an táirge seo cothromaíocht idir éifeachtúlacht suiteála agus comhoiriúnacht chomhshaoil, rud a chiallaíonn gur réiteach an -fheidhmeach é i measc dúntóirí práis.
