Seo a leanas cur síos mionsonraithe ar na riachtanais saincheaptha dúinn {- caighdeán 6 - 32 bás - cruthaíodh spraeála ard-salainn dubh leictreafaiciúilcros - fuar fuaraithe - scriúnna ordóige brionnaithe. Tá an t -ábhar eagraithe ag príomhphointí teicniúla, ag cothromú gairmiúlachta agus inoibritheachta. '
1. Paraiméadair agus Caighdeáin Bhunúsacha
Sonraíocht Snáithe: US - Caighdeán 6-32 UNC, ag cloí le ANSI/ASME B18.6.3.
Cineál Ceann: Thumb - Dearadh Scriú, le Knurling Díreach chun Airíonna Frith -- a chinntiú.

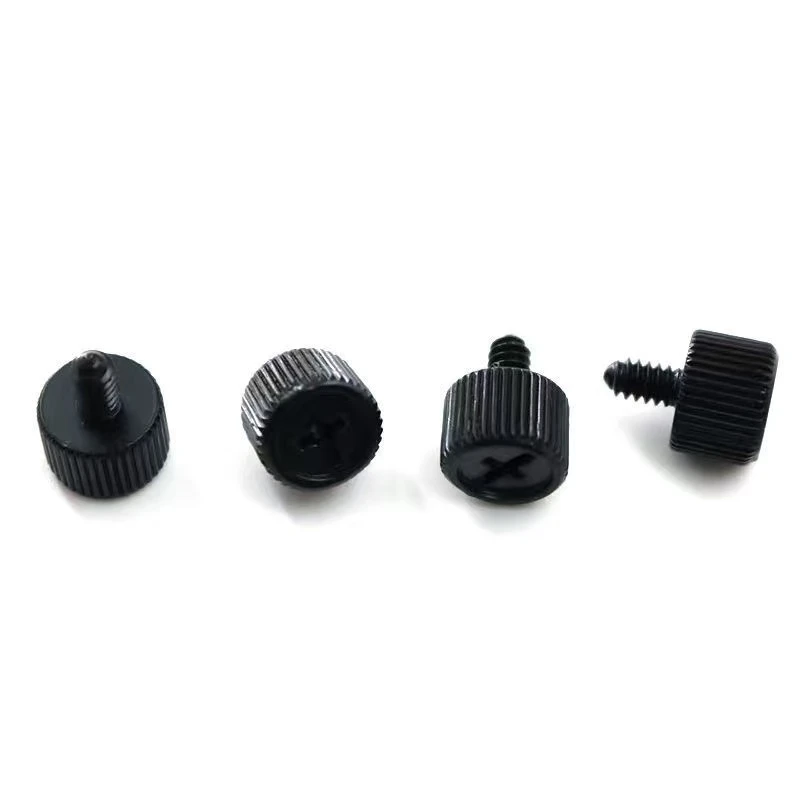

Cineál Groove: Cross - cuasaithe faoi ISO 7046, Uimhir Groove #2, le doimhneacht a oireann go hiomlán do scriúire caighdeánach Phillips.
2. Riachtanais Ábhar agus Próisis
Ábhar: Íseal - Cruach cóimhiotail charbóin, neart teanntachta níos mó ná nó cothrom le 8.8, Cruas Dromchla HRC 22-32.
Fuar Fuar: Próiseáladh ar Meaisín Fuar Fuar Il -, cruthaítear an ceann agus na snáitheanna go comhuaineach chun lomadh snáithín a sheachaint de bharr casadh agus neart meicniúil a chinntiú.
Cóireáil teasa: Cóireáil a mhaolú chun strus inmheánach a dhíothú agus a chinntiú go bhfuil an croí -ghrád cruas agus an dromchla níos lú ná nó cothrom le HRC 5.
3. Sonraíochtaí Cóireála Dromchla
Cumhdach Dubh Leictreafórótach: Tiús Scannán 8-12μm, tástáil spraeála salainn níos mó ná nó cothrom le 500 uair an chloig (téann tástáil spraeála salainn neodrach, gan meirge dearg).
Cineál Péint Leictreafóraí: roisín eapocsa - Bunaithe, dath RAL 9005, snasta níos lú ná nó cothrom le 10%, bailchríoch neamhlonrach ag teastáil.
Cosaint Dhíreach Knurl: Ceadaítear tanú beagáinín ag barr an knurl tar éis leictreafóiréis, ach ní féidir an bunábhar a nochtadh . 100% Tá gá le hiniúchadh amhairc.
4. Príomhthoisí agus lamháltais
Fad foriomlán: De réir líníochta custaiméirí (mura sonraítear a mhalairt, is é 1/2 "go 2" an rogha réamhshocraithe). Lamháltas fad ± 0.1mm.
Trastomhas seachtrach knurl: trastomhas ainmniúil + 0.3 mm, ovality níos lú ná nó cothrom le 0.05mm.
Cros -sliotán comhchruinnithe: diall ón ais scriú níos lú ná nó cothrom le 0.1mm.
5. Fíorú Feidhmíochta Speisialta
Tástáil chasmhóiminte: chasmhóimint suiteála níos mó ná nó cothrom le 3.5 N · m (tras -groove frith -- duillín), chasmhóimint scoite níos mó ná nó cothrom le 8 n · m; Casmhóimint a chnagadh níos mó ná nó cothrom le 1.2 N · m.
POST - greamaitheacht spraeála salainn: tras - Tástáil phóirse, limistéar scamhadh sciath leictreafóirigh níos lú ná nó cothrom le 5%.
6. Pacáistiú agus lipéadú
Pacáistiú: Frith -- Páipéar meirge + Mála Fholúis, Cárta Taise Bosca Seachtra<30% RH.
Riachtanais Lipéadaithe: Léasar - Marcáil an uimhir bhaisc ar thaobh an chinn, ná airde an chló 0.8mm, ná déan an sciath leictreafóireach a mhaolú.
7. Nóid Próisis Chustaim
Forbairt Mold: Cuir líníochtaí 3D ar fáil chun an ga trasdula idir an Knurl agus an ceann a dheimhniú (chun tiúchan struis a sheachaint).
An chéad iniúchadh sampla: Cuir isteach 30 sampla, iomlán - Méid CMM Tuarascáil + Sonraí Tástála Spraeála Salann.
Rialú olltáirgeachta: Déan iniúchadh randamach ar 5 aonad gach 2 uair an chloig, príomhthoisí CPK níos mó ná nó cothrom le 1.33.
Nótaí
Ionadú ábhair: Má tá cruach dhosmálta ag teastáil, ní mór an ráta dífhoirmithe ceannteidil fuar a athríomh agus an t -imréiteach báis a choigeartú.
Comhlíonadh Comhshaoil: Éilíonn péint leictreafóireach tuarascáil tástála ROHS/REACH, agus caithfidh ábhar miotail trom caighdeáin chomhshaoil a chomhlíonadh.
Ní féidir le scriúnna a chinntiú ach amháin trí na riachtanais mhionsonraithe seo a chomhlíonadh, a chinntiú go bhfuil feidhmiúlacht agus marthanacht i dtimpeallachtaí crua mar threalamh leictreonach agus trealamh lasmuigh. Moltar comhaontú teicniúil a shíniú leis an déantúsóir chun critéir ghlactha a shainiú go soiléir.
