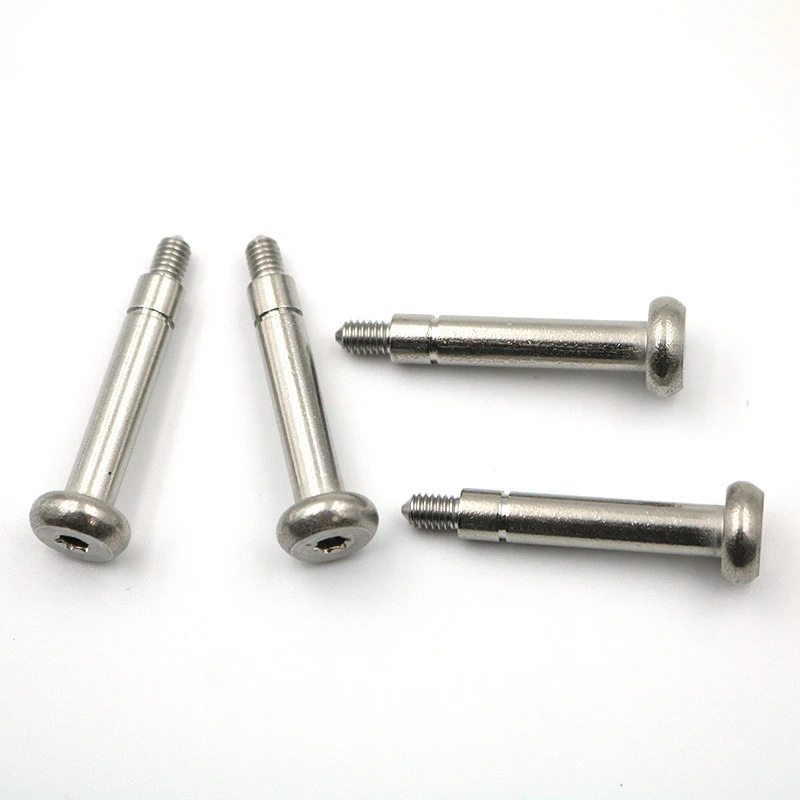

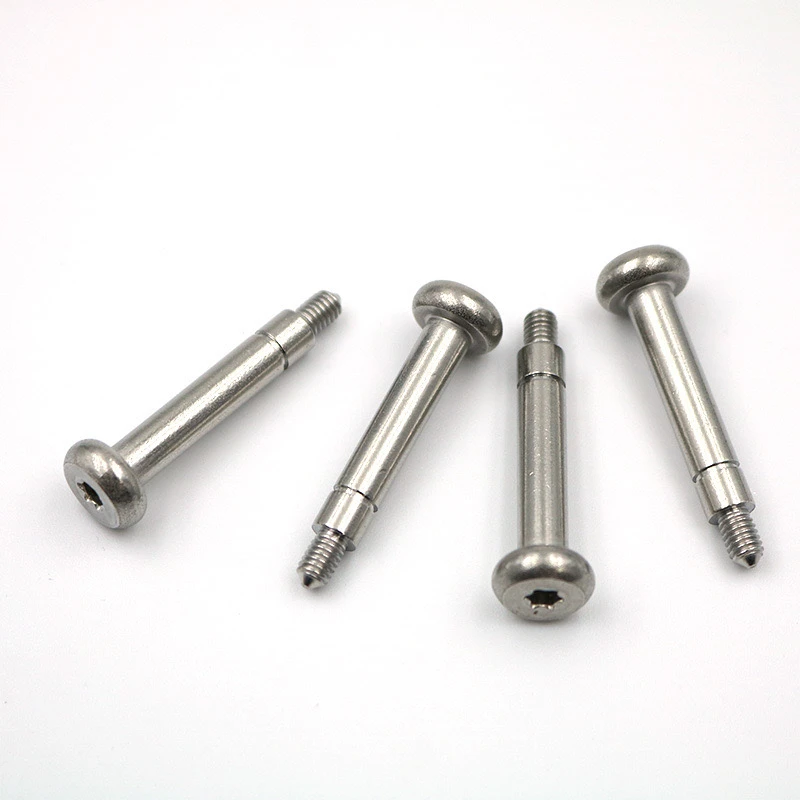

304 Cruach dhosmáltaPan Head, Plum Blossom Point Tail, US 6-32/M3/M4 scriúnna (lena n-áirítear dearadh céim sliotáilte T10/T15). Anseo thíos tá réiteach teicniúil mionsonraithe dá saincheapadh.
Deimhniú bunúsach paraiméadair
Caighdeán Ábhar: 304 Cruach dhosmálta (Grád A2), ag cloí le caighdeáin ASTM F593/AISI; Tástáil spraeála salainn níos mó ná nó cothrom le 96h.
Sonraíochtaí measctha ar fáil: snáithe 6-32 SAM, méadrach M3 agus M4 (luachan ar leith ag teastáil). Mainneachtainí fad snáithe go trastomhas 2x agus tá sé inchoigeartaithe.
Ii. Riachtanais Cheann Speisialta
Ceann Pan, Struchtúr Ilchodach Pluma Blossom

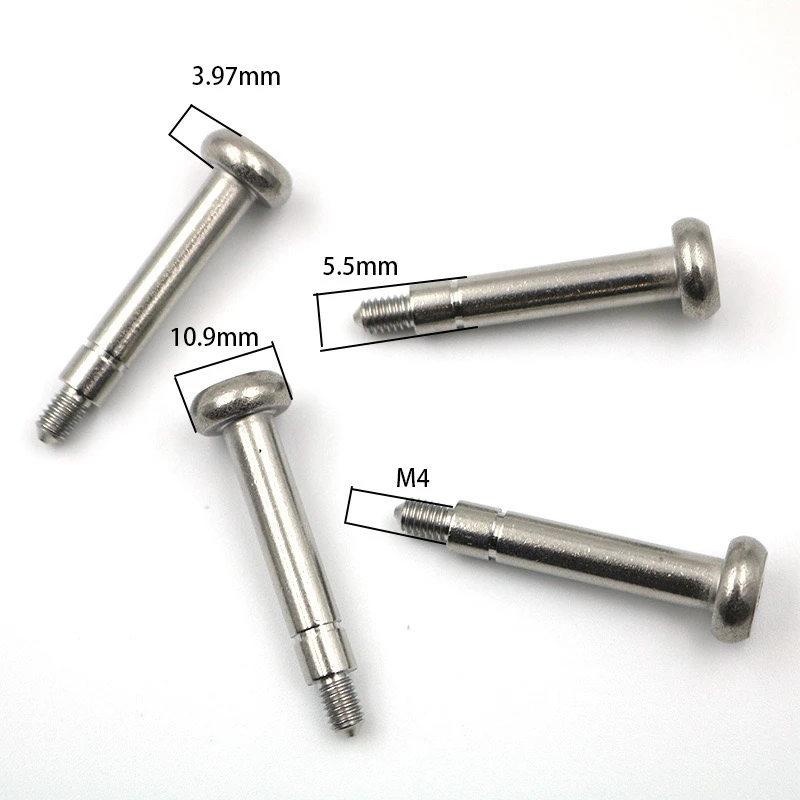

Trastomhas ceann PAN: φ6.5mm ± 0.1 do 6-32, φ5.5mm do M3, φ7mm do M4
Cineál Groove Pen Blossom: T10 (2.74mm trasna árasáin) / T15 (3.27mm trasna árasáin), le doimhneacht groove níos mó ná nó cothrom le 1.2 uair an trastomhas scriú atá ar fáil.
Iii. Eochairghnéithe eireaball
Dearadh eireaball pointeáilte: Luaidhe uillinn 30 céim ± 2 chéim, le deireadh cothrom 0.2mm ag coinneáil ag an rinn chun damáiste a chosc.
Céim Grooving: Leithead Undercut 0.8-1mm, céim trasdul R níos lú ná nó cothrom le 0.2mm. Ceadaítear rannóga STEM snasta.
Iv. Roghanna Cóireála Dromchla
Bailchríoch caighdeánach
Snasú leictrealaíoch
Éighníomhach (de réir ASTM A967)
Uasghrádú roghnach: plating nicil (5-8μm), sciath Teflon (12-15μm).
V. Rialú Cáilíochta
Míreanna Tástála:
Snáithe GO/NO - ná tástáil tomhsaire (téigh/no - Téigh)
Tástáil chasmhóiminte ceann (caithfidh 6-32mm teacht ar 4.5 N · m)
Sampláil tástála spraeála salainn
Teastas ag teastáil
Tuarascáil Ábhar (Ábhar Ni/CR san áireamh)
Ráiteas Comhlíonta ROHS/REACH
Vi. Pacáistiú agus seachadadh
Pacáistiú caighdeánach:
Pacáistiú Inmheánach: Rust - Páipéar Cruthúnas + Mála PE
Pacáistiú Seachtrach: Carton (1000 píosa/cartán, ollmheáchan níos lú ná nó cothrom le 15 kg)
Seirbhísí Saincheaptha:
Marcáil léasair (is féidir suíomh/ábhar a oiriúnú)
Cóimheas measctha soshannta (m.sh. cóimheas groove T10/T15)
Vii. Nótaí
Am Seachadta: Forbairt Mold: 7 lá oibre (sonraíochtaí nua)
Tuarascáil Ábhar (Ábhar Ni/CR san áireamh)
Ráiteas Comhlíonta ROHS/REACH
Vi. Pacáistiú agus seachadadh
Pacáistiú caighdeánach:
Pacáistiú Inmheánach: Rust - Páipéar Cruthúnas + Mála PE
Pacáistiú Seachtrach: Carton (1000 píosa/cartán, ollmheáchan níos lú ná nó cothrom le 15 kg)
Seirbhísí Saincheaptha:
Marcáil léasair (is féidir suíomh/ábhar a oiriúnú)
Cóimheas measctha soshannta (m.sh. cóimheas groove T10/T15)
Vii. Nótaí
Am Seachadta: Forbairt Mold: 7 lá oibre (sonraíochtaí nua)
Am luaidhe táirgthe: 15-20 lá
Cainníocht íos -ordaithe:
Sonraíochtaí Caighdeánacha: 5000 píosa/dearadh
Sonraíochtaí Speisialta: 10,000 píosa nó níos mó
Molaimid líníochtaí a sholáthar chun na príomhthoisí seo a leanas a dhearbhú:
① ② Caoinfhulaingt trasdula idir trastomhas céim agus trastomhas snáithe mór
② Tiús íosta an bhalla idir an soicéad heicsealógach agus imeall seachtrach an chinn
③ Éilítear fad díreach an eireaball biorach
Tríd an dearadh thuas, sáraíonn an scriú seo go suntasach gnáth -scriúnna meaisín - i n -éifeachtúlacht, iontaofacht, agus inoiriúnaitheacht, rud a fhágann gur réiteach is fearr é le haghaidh cóimeála beachtais.
