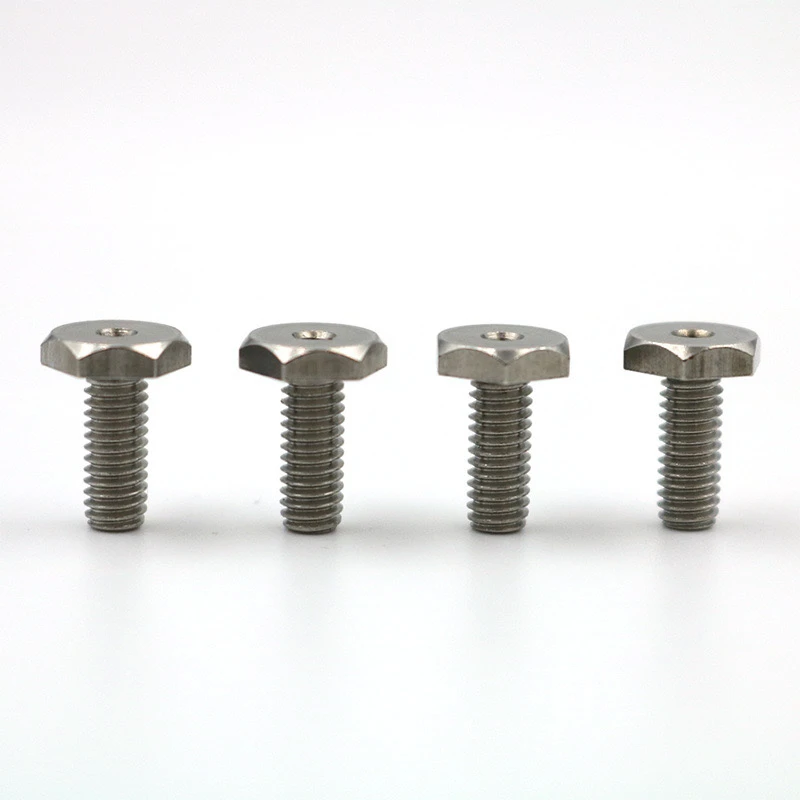

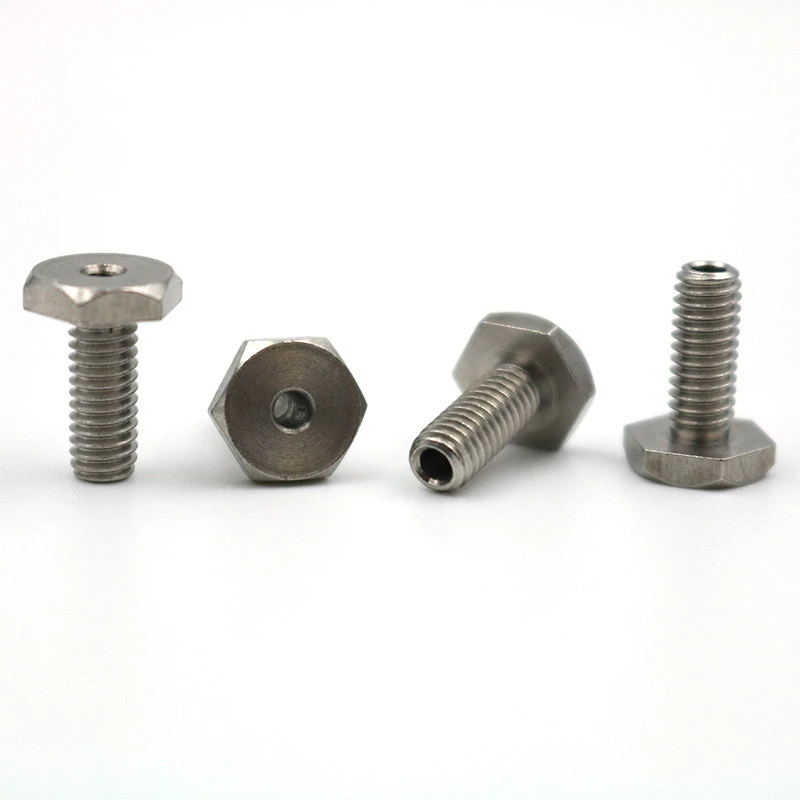

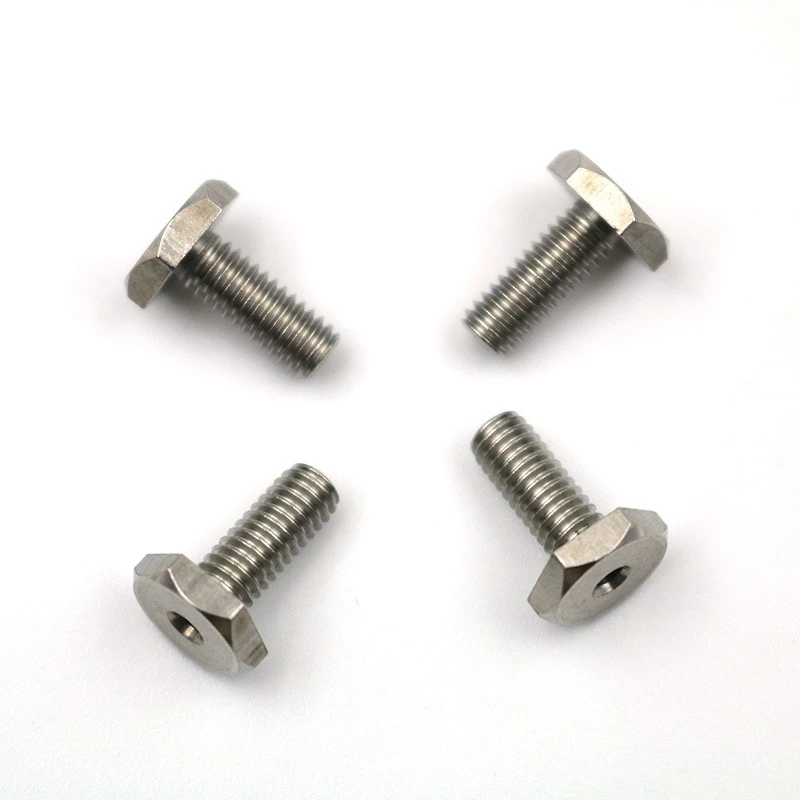

303 Cruach dhosmáltapáirteanna casadh neamhchaighdeánach (heicseagán seachtrach/scriúnna inmheánacha/seachtracha/log) is dúntóirí atá deartha go speisialta. Seo a leanas cur síos saincheaptha mionsonraithe air, a chuireann san áireamh gairmiúlacht agus praiticiúlacht araon.
1. Paraiméadair Saincheaptha Lárnach
Riachtanais Ábhar
303 Cruach dhosmálta (cineál éasca le gearrtha), agus tá tuarascáil ábhartha ag teastáil.
Cóireáil bhreise roghnach: passivation, ar féidir leis friotaíocht creimthe a fheabhsú
Cineál struchtúrach
Ceann heicseagán seachtrach: leithead trasna árasáin, tiús
Snáithe Inmheánach/Seachtrach: Sonraíochtaí Snáithe (Caighdeán Méadrach/Impiriúil/Meiriceánach), Grád Cruinneas (6H/6G)
Dearadh Hollow: Trí thrastomhas istigh poll, lamháltas tiús balla
Caoinfhulaingt Méid Eochair
Trastomhas seachtrach: ± 0.05mm (codanna casadh beacht)
Fad: ± 0.1mm (níos lú ná nó cothrom le 50mm), ± 0.2mm (＞ 50mm)
Comhaiseach: Níos lú ná nó cothrom le 0.03mm (teastaíonn marcáil speisialta ó scriúnna log)
Cóireáil dromchla
Réamhshocrú: Snasú Nádúrtha (RA níos lú ná nó cothrom le 0.8μm)
Roghnach: plating nicil (5-10μm), snasú leictrealaíoch (grád leighis)
Ii. Nótaí ar dhearadh neamhchaighdeánach
Riachtanais Speisialta do Snáitheanna
Teastaíonn líníochtaí trasghearrthacha do chineálacha fiacail neamhchaighdeánacha
Caithfear méid an groove cúltaca a mharcáil le haghaidh poill dall inmheánacha (molta níos mó ná nó cothrom le 1.5 uair an pháirc)
Airíonna meicniúla
Neart teanntachta níos mó ná nó cothrom le 500MPa (réamhfhógra má tá cóireáil teasa ag teastáil)
Tástáil chasmhóiminte ceann (de réir luach caighdeánach nó sainiúil do chustaiméirí DIN 912)
Fíorú struchtúir log
Tástáil sreafa (ní mór do chodanna sreabhach leibhéal brú a sholáthar)
Tuarascáil Tástála Ultrasonaic Tiús Balla (Roghnach)
Iii. Próiseas Cigireachta Táirgeachta agus Cáilíochta
Teicneolaíocht phróiseála
Ag casadh: Meaisín na hEilvéise CNC (oiriúnach do chodanna beaga de φ3-20mm)
Próiseáil Snáithe: Múnlú bás/easbhrúite (fiacla seachtracha), muilleoireacht sconna/snáithe (fiacla inmheánacha)
Rialú cáilíochta
Míreanna Cigireachta Iomlán: Méid an Cheann, Téigín Snáithe/No-Go (GO/No-Go)
Míreanna Cigireachta Samplála: Tástáil Spraeála Salann (Sprae Salann Neodrach 72h), Cruas (HRB 70-90)
Seachadadh a dhéanamh ar an doiciméad
Riachtanach: Deimhniú Ábhar, Tuarascáil Cigireachta Toise, Bileog Próiseas Cóireála Dromchla
Roghnach: Líníochtaí 3D (formáid chéim), comhaid PPAP (tionscal na ngluaisteán)
Iv. Cásanna tipiciúla iarratais
Gléasanna Leighis: Scriúnna log do phíopaí atreoraithe (snasú leictrealaíoch ag teastáil)
Trealamh uathoibrithe: páirteanna heicseagánacha neamhchaighdeánacha le haghaidh suiteáil mótair servo
Leathsheoltóirí: Glaineacht Ultra-ard 303 Scriúnna cruach dhosmálta (cóireáil degassing i bhfolús)
V. Treoracha Athfhriotail
Cainníocht íosta: 50-100 píosa (táirgeadh trialach). Is féidir múnlaí a oscailt ar feadh níos mó ná 1,000 píosa
Am seachadta: 7-15 lá (coigeartaithe ag brath ar chastacht)
Táille Mold: Caithfear cineál fiacla neamhchaighdeánach/struchtúr speisialta múnlaithe a ríomh ar leithligh
Is féidir le samplaí nó líníochtaí CAD a sholáthar dlús a chur leis an bpróiseas luachana. I gcás codanna casta, moltar comhaontú teicniúil a shíniú chun na critéir ghlactha a shoiléiriú.
Tríd an anailís layered thuas, is féidir an croílár feidhmiúil agus na teorainneacha dearaidh a bhaineann le codanna neamhchaighdeánacha den sórt sin a thuiscint go tapa, rud atá áisiúil do roghnú innealtóireachta nó do chumarsáid saincheaptha.
