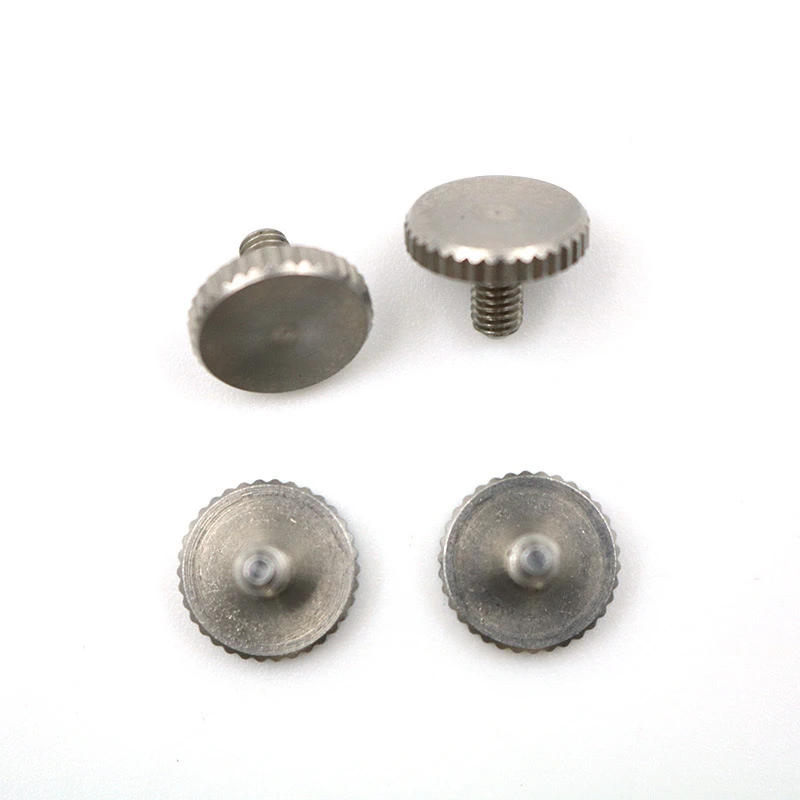

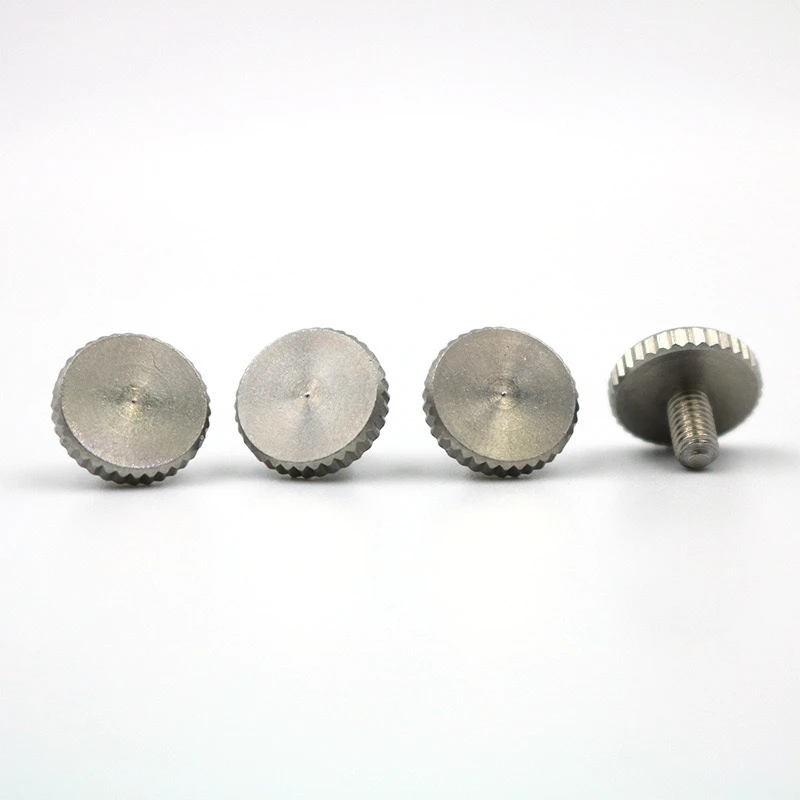

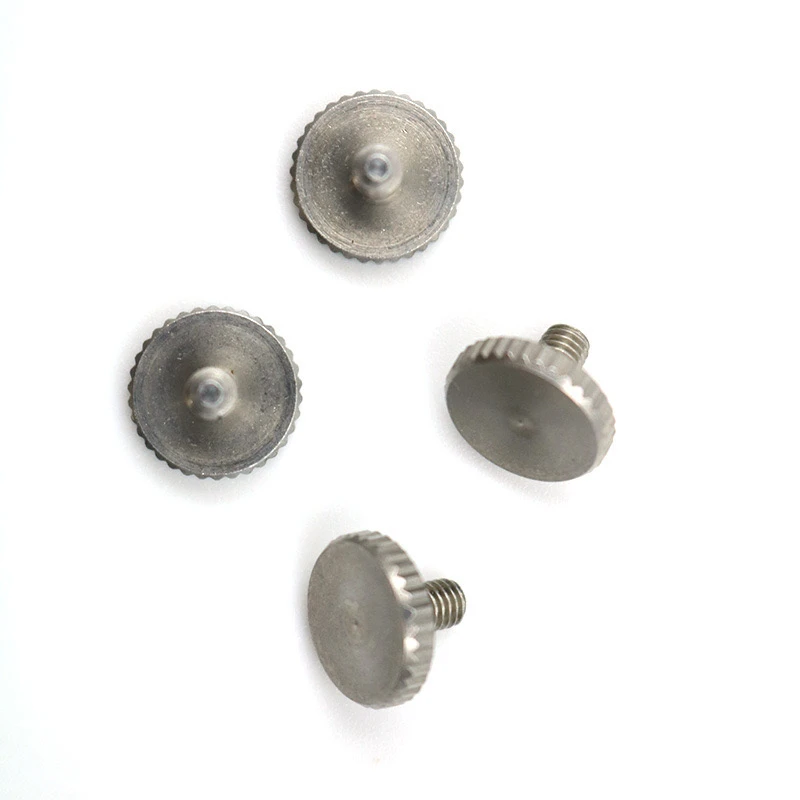

303 Cruach dhosmálta Snáithe Meiriceánach Lathe Uathoibríoch Scriú Láimhe Díreachis cineál sonrach de cheanglóir láimhe é . Is réiteach teicniúil mionsonraithe é seo a leanas dá saincheapadh, a chuireann san áireamh gairmiúlacht agus praiticiúlacht .
{1. Sonraíochtaí Paraiméadair Croí
Caighdeán Ábhar: 303 Cruach dhosmálta, neart teanntachta níos mó ná nó cothrom le 500MPa, cruas hrb 70-90.
Cóireáil Dromchla: Réamhshocrú Dath Nádúrtha Passivation, Snasú Electrolytic Roghnach nó Plating Nicil, cuir in iúl . le do thoil
Sonraíochtaí Snáithe
Snáithe Aontuithe Mheiriceá (Sraith UN): amhail #4-40, #6-32, #8-32, srl . (tá cód sonrach UNF/UNC ag teastáil)
Grád lamháltais: 2B (réamhshocrú) nó 3b (nuair a bhíonn cruinneas ard ag teastáil)
Fad Snáithe: Snáithe Iomlán nó deighilte
Riachtanais Knurling
Cineál: Knurling díreach (comhthreomhar leis an ais)
Caighdeán: DIN 82 nó ANSI B94.6
Modúl: 0.5mm/0.8mm/1.0mm
Leithead Éifeachtach: Níos mó ná nó cothrom le 1.2 uair trastomhas an chinn scriú
Ceannléidh
Cineál ceann: Ceann cruinn/ceann cothrom/ceann sorcóireach (le léaráid)
Cineál Sliotán: Sliotán/Sliotán Cross/Poll Heicseagánach
Trastomhas ceann agus cóimheas airde: De réir ASME B {18.6.3 Coigeartú
II . Príomhphointí na Teicneolaíochta Próiseála
Próiseáil uathoibríoch deil
Trealamh: deil uathoibríoch de chineál na hEilvéise (cruinneas ± 0.01mm)
Uirlisí:
Snáithe: Beartaíonn easbhrúite carbide (moltar OSG exotap)
Knurling: Uirlis Knurling Rothaí Double (HSS le haghaidh Snáithe garbh, Cruach Tungstan le haghaidh Snáithe Fine)
Paraiméadair a ghearradh
Luas: 1500-2500 rpm
Ráta beatha: 0.05mm/rev
Rialú próisis knurling
Modh Réamhbhrú: Ar dtús, cas trastomhas seachtrach an limistéir knurling go dtí an méid difríochta lár
Brú: {300-500 n (seachain carnadh ábhair)
Fuarú: Sreabhán gearrtha go hiomlán sintéiseach (tiúchan 8%-10%)
Riachtanais Deburring: Ní mór camfer 45 céim a chur leis ag an asraon snáithe, agus tá an imeall knurling snasta le snasú maighnéadach chun imill ghéara a bhaint .
Caighdeáin Rialaithe Cáilíochta 3.
Méid: Téigh/tomhsaire gan dul chun snáitheanna a bhrath, tomhas tríthoiseach na bpríomhthoisí
Knurling: Iniúchadh amhairc ar aonfhoirmeacht uigeachta, teilgeoir chun an pháirc a fhíorú
Ábhar: Speictriméadar chun Ábhar S a fhíorú (chun meaiseacht a chinntiú)
Rialú ráta lochtach: baisc AQL 1 . 0, ceadaítear marcanna beaga scian sa limistéar cniotáilte.
{4. Pacáistiú agus Seachadadh
Pacáistiú istigh: PVC Blister + Páipéar Frith-Rust
Pacáistiú Seachtrach: Carton (1000pcs in aghaidh an bhosca, ollmheáchan níos lú ná nó cothrom le 15kg)
Marcáil: Uimhir bhaisc marcála léasair + marcáil ábhair
Timthriall Seachadta: 15-20 Laethanta (3 lá le haghaidh samplaí, le tuarascáil tástála)
{5. réitigh ar fhadhbanna coitianta
Snáithe ROT → Seiceáil Beartaíonn Caith, cuir in ionad gach 5000 uair, nó bain úsáid as sconna groove bíseach ina ionad .
Tá burrs knurling mór → Coigeartaigh an corrlach réamh-knowing go 0.8-1.2 uaireanta an modulus .
Scratches dromchla → Úsáid grippers níolóin nó cuir Bushings Track Track . leis
Tá gá le líníocht 2D iomlán nó comhad 3D, agus ní mór príomhthoisí a mharcáil ar leithligh . Éilíonn riachtanais speisialta costais uirlisí breise .
Tríd an dearadh agus an rialú próisis a bhfuil cur síos air thuas, is féidir a fheiceáil go mbuaileann an scriú cothromaíocht idir feidhmiúlacht, éifeachtúlacht táirgthe, agus iontaofacht, agus go bhfuil sé oiriúnach do riachtanais úsáide meánmhéide agus déine ard .
